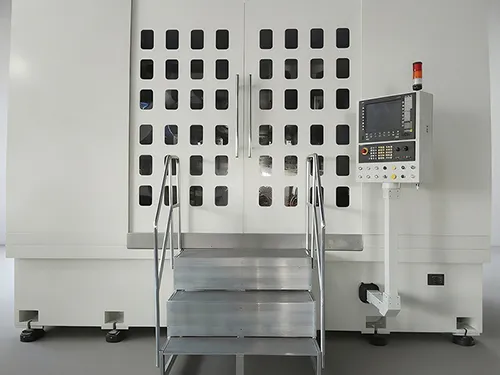

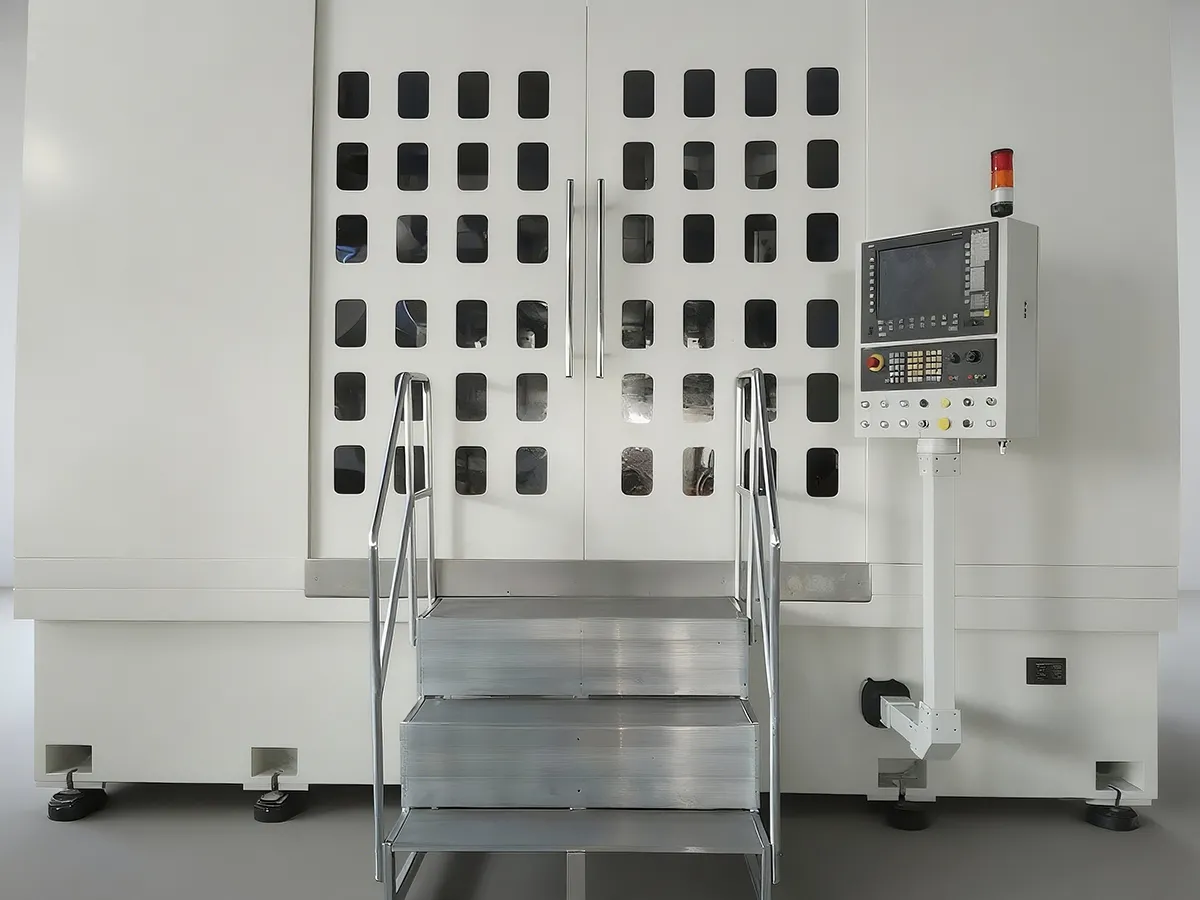

Superfinish-Maschinen (Vertikal)

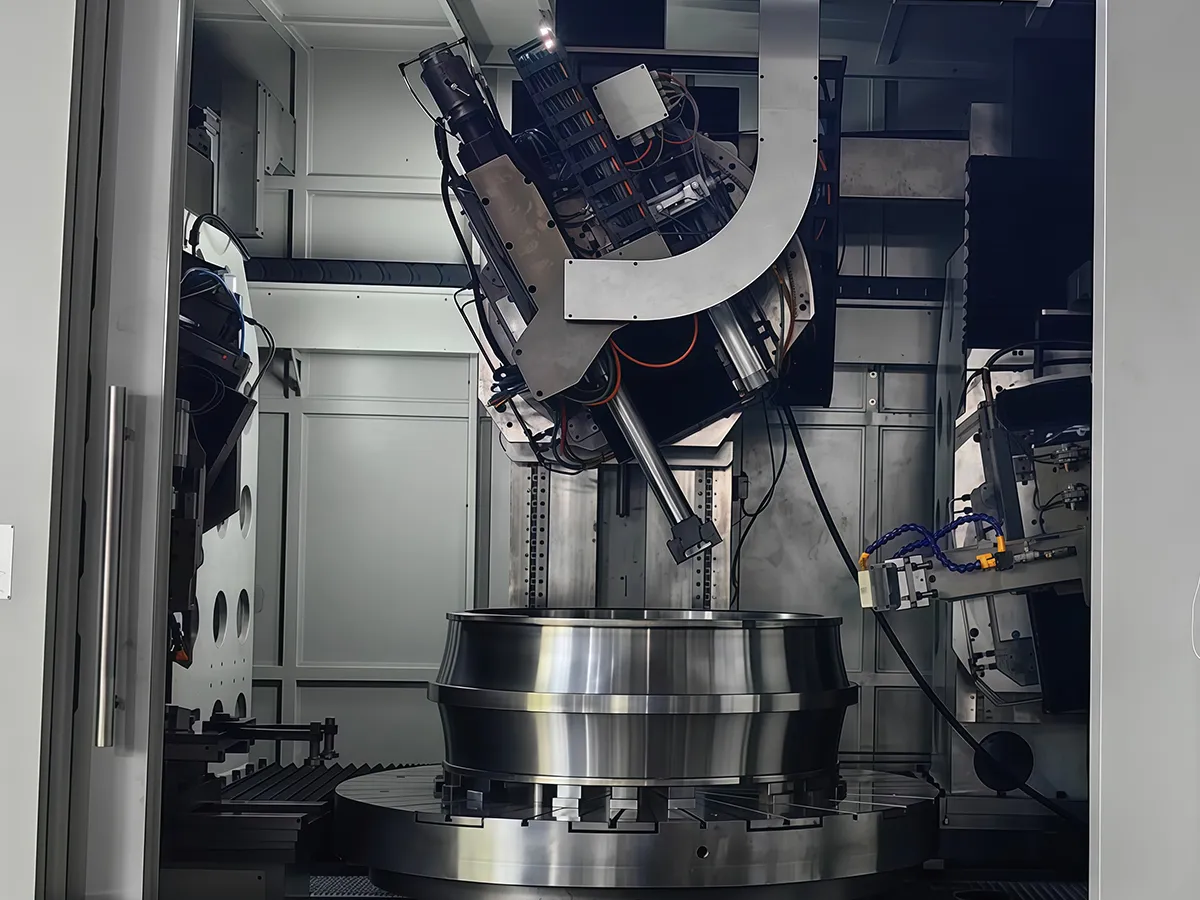

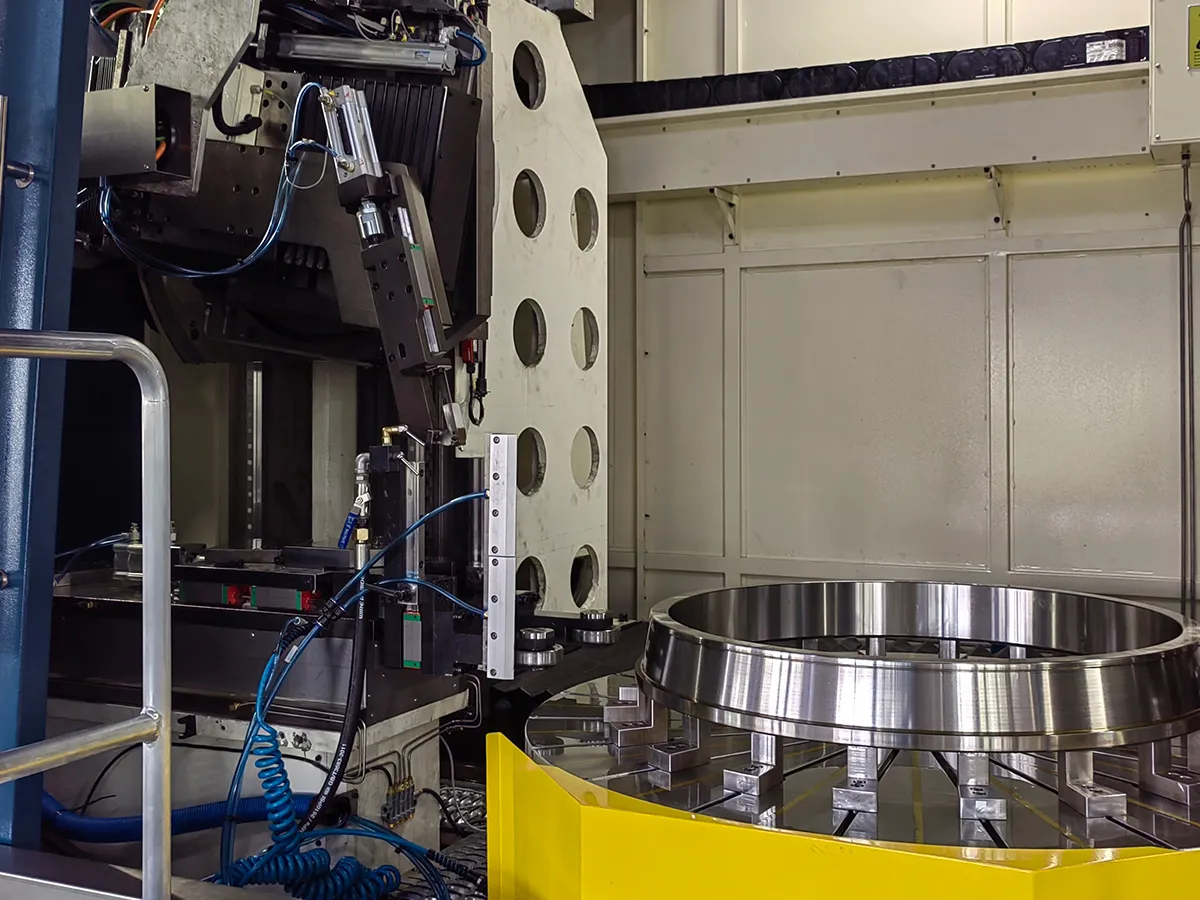

Die vertikale Superfinish-Maschine ist eine zentrale Anlage in der Endbearbeitung von Wälzlagern. Sie verwendet feinkörnige Schleifmittel (z. B. Honsteine), um Mikroabtrag und Polieren an Laufbahnen und Nuten von Lagerringen durchzuführen. Hauptfunktionen sind die Reduzierung der Oberflächenrauheit, die Beseitigung von Welligkeit, die Erzeugung von Druckeigenspannungen sowie die Verbesserung der Ermüdungslebensdauer und der NVH-Eigenschaften (Geräusch, Vibration, Rauheit), bei gleichzeitiger Erhaltung der Formgenauigkeit. Sie wird häufig für die ultrapräzise Bearbeitung großer Lagerringe eingesetzt, etwa in der Automobilindustrie, bei Windkraftanlagen, im Schienenverkehr sowie bei dünnwandigen Spindellagern für Werkzeugmaschinen.
Technische Spezifikationen
| Modell | |
|
|
|
|
|
| Werkstück | Außendurchmesser | 130 - 650mm | 320 - 1000mm | 550 - 1600mm | 800 - 2500mm | 2300 - 4000mm |
| Innendurchmesser | 120 - 600mm | 300 - 950mm | 500 - 1500mm | 700 - 2300mm | 2100 - 3900mm | |
| Breite | 20 - 300mm | 30 - 450mm | 30 - 550mm | 100 - 580mm | 100 - 600mm | |
| RW-Winkel | ±40° | |||||
| Gewicht | 150 kg | 250 kg | 450 kg | 1200 kg | 2500 kg | |
| Aufstellfläche | 3.4×3.4m | 5.5×3.5m | 6.5×3.6m | 7.0×3.6m | 10.0×5.6m | |
| Maschinengewicht | 15000 kg | 37000 kg | 42000 kg | 42000 kg | 65000 kg | |
| Nennstrom | 130 A | 220 A | 270 A | 300 A | 400 A | |
| LuftdruckPressure | 5-8 bar | |||||
Hauptvorteile
- Hochfrequente Oszillation und Mikro-Vorschub-Kombinationsprozess: Durch die Kombination aus Mikroabtrag und Polieren wird eine Oberflächenrauheit von Ra ≤ 0,02 μm erreicht.
- Eliminierung von Schleifzugspannungen: Der Prozess reduziert beim Schleifen entstehende Zugspannungen und erhöht dadurch die Lebensdauer des Lagers.
- Fortschrittliche Ölfilmtechnologie: Minimiert Präzisionsverluste durch Reduzierung von thermischer Verformung und Spannungskonzentrationen.
- Erhöhte Produktivität: Optimierte Nebenzeiten und Superfinish-Zyklen ermöglichen höhere Effizienz und kürzere Durchlaufzeiten.
- Individuelle Anpassung: Der Bearbeitungsbereich kann kundenspezifisch angepasst werden und eignet sich für unterschiedlichste dünnwandige Lagerringe mit variierenden Anforderungen.
