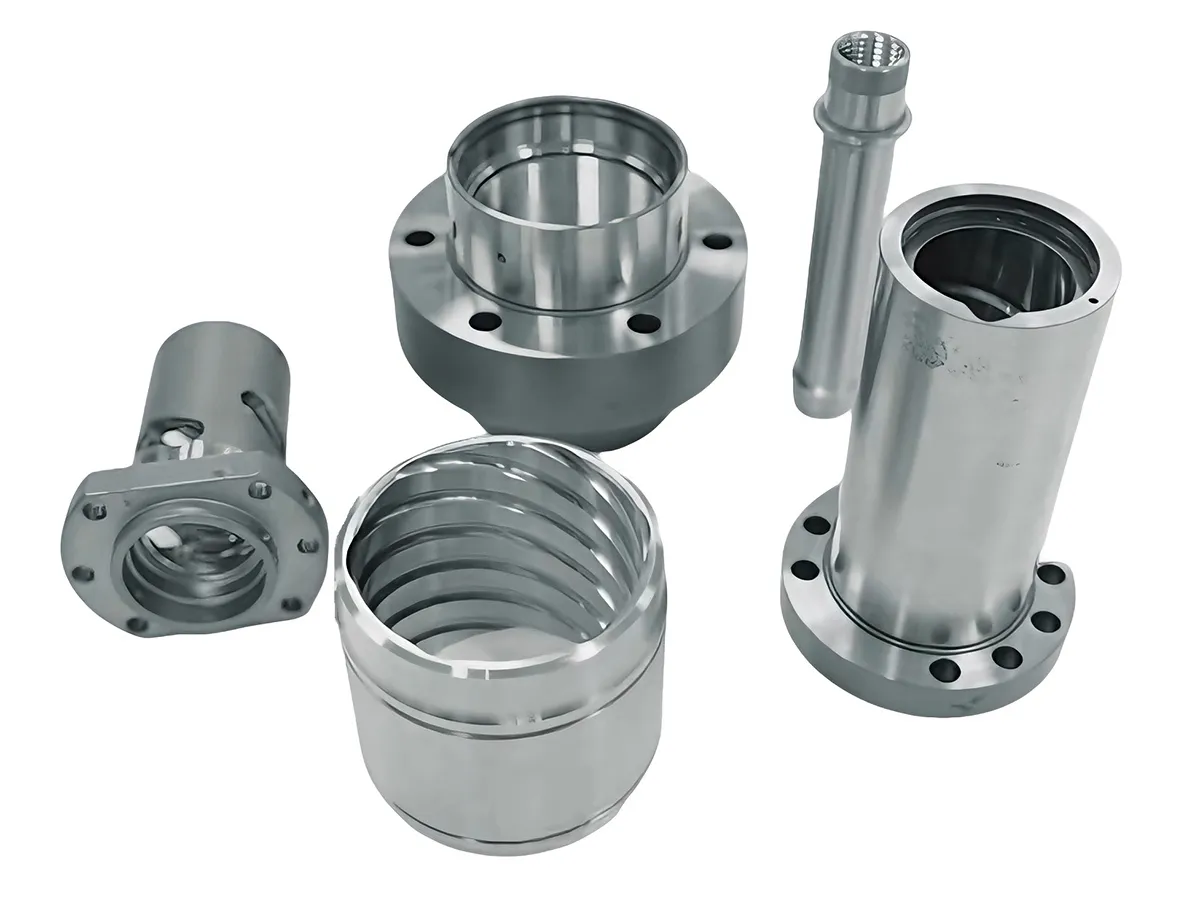

Für die Bearbeitung von Kugelgewinde- und Spindelmuttern

Die Mutter ist die zentrale bewegliche Komponente eines Spindeltriebs. Sie ist entscheidend für Anwendungen, die eine hochpräzise und hochbelastbare lineare Bewegung erfordern. Die Endbearbeitung der inneren Laufbahn stellt den anspruchsvollsten Prozessschritt dar, da ein präzises Zusammenspiel von Profilgenauigkeit, Oberflächenrauheit und Prozessstabilität in der Serienfertigung gewährleistet sein muss, um ein reibungsloses Zusammenspiel mit der Spindel sicherzustellen.

Angebot erhalten
Prozessablauf
Rohmaterialvorbereitung
Weichbearbeitung (Vorschruppen)
Induktionshärten
Innen-Hartdrehen / Wirbeltechnik
Zentrale Prozesslösungen
Induktionswärmebehandlung
Die Herausforderung
  • Steifigkeit & Vibration: Die Bearbeitung tiefer Innenbohrungen führt häufig zu Schwingungen aufgrund unzureichender Maschinensteifigkeit, was die Oberflächenqualität beeinträchtigt.
  • Präzisionskontrolle: Enge Maß- und Formtoleranzen innerhalb gehärteter Muttern sind schwer einzuhalten.
Unsere Lösung
Empfohlene Anlage: Horizontale Drehmaschine
Horizontale Drehmaschine
  • „Drehen statt Schleifen“: Diese Maschine ist für hochpräzises Hartdrehen ausgelegt und ersetzt konventionelles Innenschleifen. Komplexe Geometrien können in einer Aufspannung vollständig bearbeitet werden.
  • Submikrometer-Genauigkeit: Hohe Maschinensteifigkeit ermöglicht eine Prozessstabilität auf Schleifniveau und erzielt höchste Präzision sowie ausgezeichnete Oberflächenqualität direkt im gehärteten Zustand.
Empfohlene Schneidwerkzeuge: CBN-Werkzeuge zum Drehen

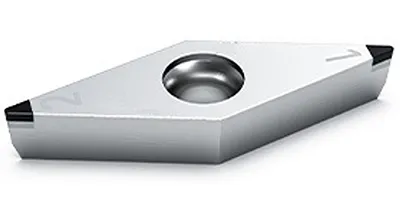

CBN-Werkzeuge zum Drehen
  • Leistung: Die CBN-Wendeschneidplatten zeichnen sich durch hohe Verschleißfestigkeit und extrem scharfe Schneidkanten aus. Sie gewährleisten dauerhaft niedrige Rauheitswerte der inneren Laufbahn auch in der Serienproduktion.
Wirbeltechnik
Die Herausforderung
  • Interferenz: Bei kleinen, tiefen Bohrungen oder großen Steigungswinkeln kommt es bei herkömmlichen geraden Schleifdornen zu Kollisionen mit der Gewindeflanke.
  • Verformung: Dünnwandige Muttern reagieren empfindlich auf Spannkräfte und Bearbeitungsdruck, was zu Formabweichungen führen kann.
Unsere Lösung
Empfohlene Schneidwerkzeuge: Wirbeltechnik

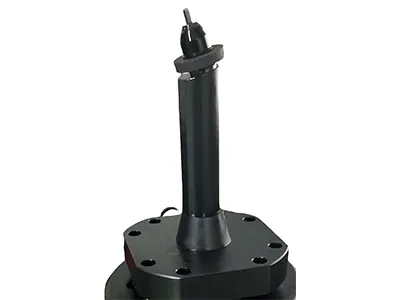

Wirbeltechnik
  • Geometrie: Speziell für die Innengewindebearbeitung ausgelegt. Die abgewinkelte Bauform richtet das Werkzeug optimal zum Steigungswinkel aus und verhindert Kollisionen.
  • Vorteil: Gegenüber konventionellen Verfahren bietet diese Lösung höhere Prozessstabilität, einen konstanten Eingriffswinkel und eine deutlich verbesserte Oberflächenqualität.
