CBN-Werkzeuge zum Wirbeln
CBN-Werkzeuge zum Wirbeln sind ultraharte Schneidwerkzeuge aus polykristallinem kubischem Bornitrid. Diese Werkzeuge sind für die Hartbearbeitung mittels Wirbeltechnik von gehärtetem Stahl (HRC 45–70) in Kugelumlaufspindeln ausgelegt. Die Hauptanwendung besteht darin, traditionelle Schleifprozesse zu ersetzen und eine präzise sowie effiziente Profilbearbeitung von Gewindebahnen für die Serienproduktion zu ermöglichen.
CBN-Qualitäten & Schnittparameter
| Schnittempfehlung | Standard | Spezial | |
| CBN-Qualität | BNX10 | BNX20 | BNX30 |
| Beschichtete CBN-Qualität | BNX10C | BNX20C | BNX30C |
| Werkstückmaterial | Gehärteter Stahl | Gehärteter Stahl | Spezialmaterialien |
| Schnittgeschwindigkeit (Vc) | 180(160-200) m/min | 150(120-180) m/min | 120(80-160) m/min |
| Vorschub pro Umdrehung (Fn) | 0.03-0.055 mm/r | 0.03-0.055 mm/r | 0.02-0.04 mm/r |
Auswahlhilfe für Wirbelspannfutter, Werkzeughalter & CBN-Wendeschneidplatten

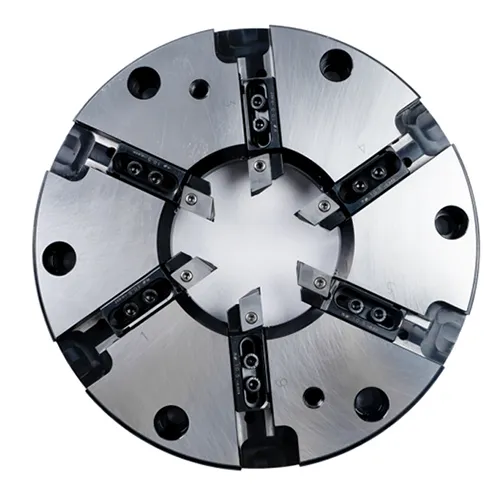

Gewindewirbelspannfutter
| Modell | Fräserdurchmesser (mm) | Werkstückdurchmesser (mm) | Anzahl der CBN-Wendeschneidplatten |
| 280 | Ø12-Ø40 | 6 | |
| 280 | Ø50-Ø63 | 6 | |
| 280 | Ø75-Ø80 | 6 | |
| 280 | Ø80-Ø100 | 6 | |
| 280 | Ø125-Ø150 | 6 | |
| 280 | Ø150-Ø200 | 6 |
Werkzeughalter & Wendeschneidplatten

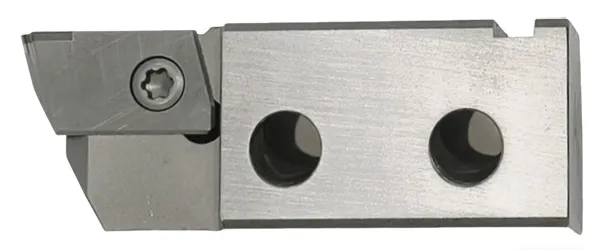

WHF2205L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):22
- Breite der CBN-Wendeschneidplatte (mm):5

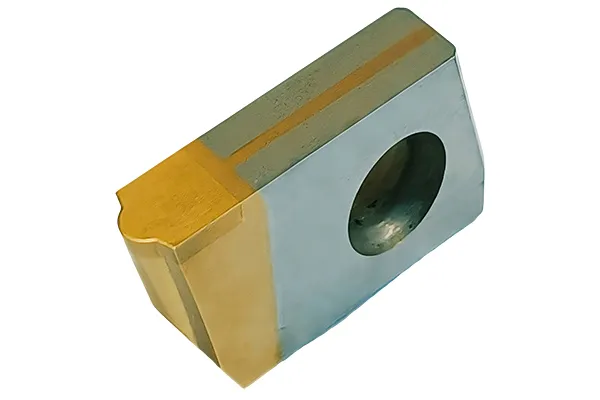

- CBN-Wendeschneidplatten-Code:WIF05
- Abbildung:
- Kugeldurchmesser (mm):Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- Beschichtung optional:*
WHF2605L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):5
- CBN-Wendeschneidplatten-Code:WIF05
- Abbildung:
- Kugeldurchmesser (mm):Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- Beschichtung optional:*
WHF2608L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):8

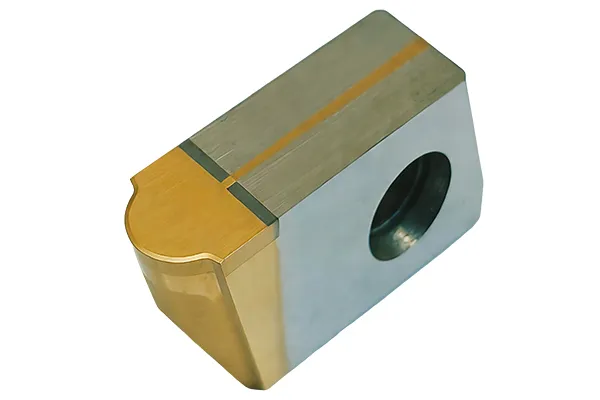

- CBN-Wendeschneidplatten-Code:WIF08
- Abbildung:
- Kugeldurchmesser (mm):Ø3.969, Ø4.762, Ø6.35, Ø7.144
- Beschichtung optional:*
WHF2611L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):11

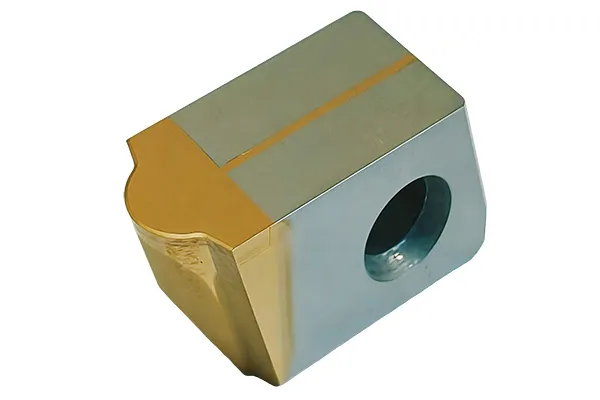

- CBN-Wendeschneidplatten-Code:WIF11
- Abbildung:
- Kugeldurchmesser (mm):Ø7.144, Ø7.938, Ø9.525
- Beschichtung optional:*
WHF2613L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):13

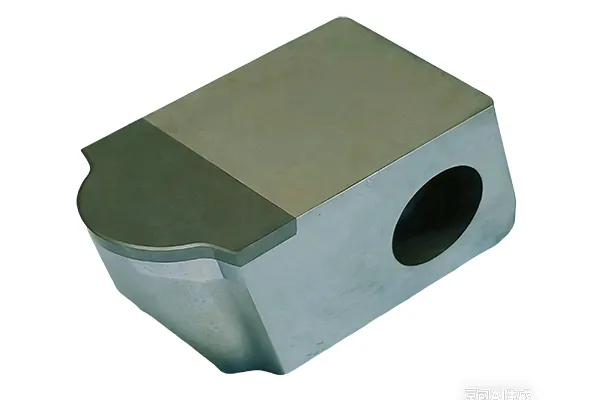

- CBN-Wendeschneidplatten-Code:WIF13
- Abbildung:
- Kugeldurchmesser (mm):Ø7.938, Ø9.525, Ø10
- Beschichtung optional:*
WHF2615L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):15

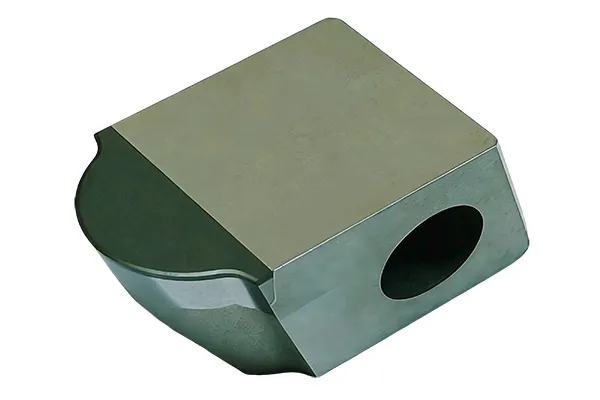

- CBN-Wendeschneidplatten-Code:WIF15
- Abbildung:
- Kugeldurchmesser (mm):Ø12.7
- Beschichtung optional:*
WHF2625L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):25

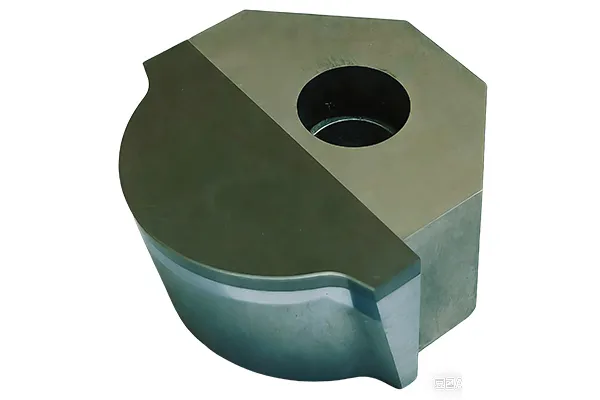

- CBN-Wendeschneidplatten-Code:WIF25
- Abbildung:
- Kugeldurchmesser (mm):Ø15.081, Ø15.875, Ø18.256, Ø19.05
- Beschichtung optional:*
WHF2630L CBN-Werkzeuge zum Wirbeln
- Haltebreite (mm):26
- Breite der CBN-Wendeschneidplatte (mm):30

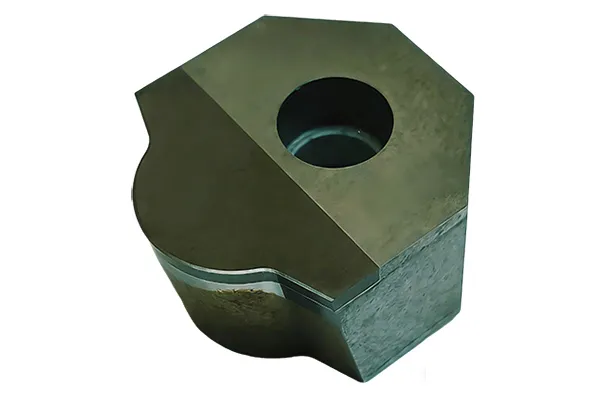

- CBN-Wendeschneidplatten-Code:WIF30
- Abbildung:
- Kugeldurchmesser (mm):Ø22, Ø25.4
- Beschichtung optional:*
Für weitere Modelle kontaktieren Sie uns gerne.
Eigenschaften
- Die Bearbeitungseffizienz ist höher als beim traditionellen Drehen und kann bis zu 10-mal höher sein.
- Das CBN-Werkzeugsystem besteht aus Profilwerkzeug, Konturwerkzeug und Anfaswerkzeug für verschiedene Kombinationen. Exzentrisches Schneiden erfordert kein Zurückziehen des Werkzeugs.
- CBN-Werkzeuge zum Wirbeln sind für Innen- und Außenbearbeitung verfügbar. Der Steigungswinkel ist bei der Installation einstellbar.
- Fräsen ersetzt Schleifen und erreicht eine Oberflächenrauheit von bis zu Ra 0,4 μm sowie eine Bearbeitungsgenauigkeit von IT5–IT6.
- Die Hartbearbeitung erfolgt trocken ohne Kühlschmierstoff. Dadurch entfallen Reinigungs- und Entsorgungskosten für Kühlschmierstoffe.

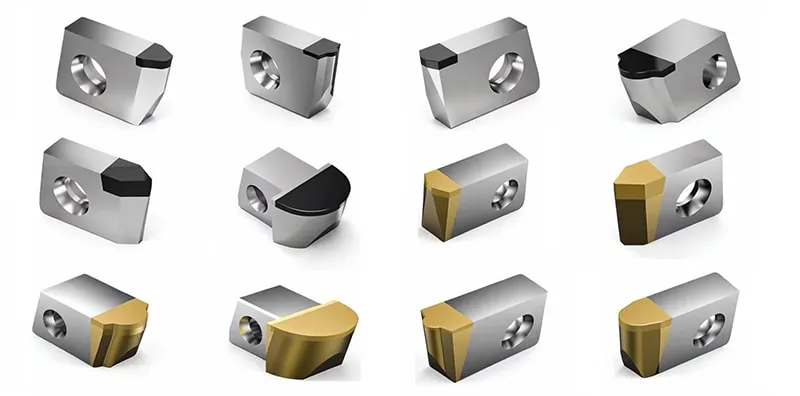

- Verschiedene CBN-Qualitäten und Schneidkantengeometrien stehen für unterschiedliche Materialien und Einsatzbedingungen zur Verfügung. Beschichtete Wirbel-Wendeschneidplatten bieten erhöhte Verschleiß- und Bruchfestigkeit und gewährleisten eine konstante Oberflächenqualität sowie eine lange Standzeit.
