Wirbeltechnik
(Flexibles Schleifen)

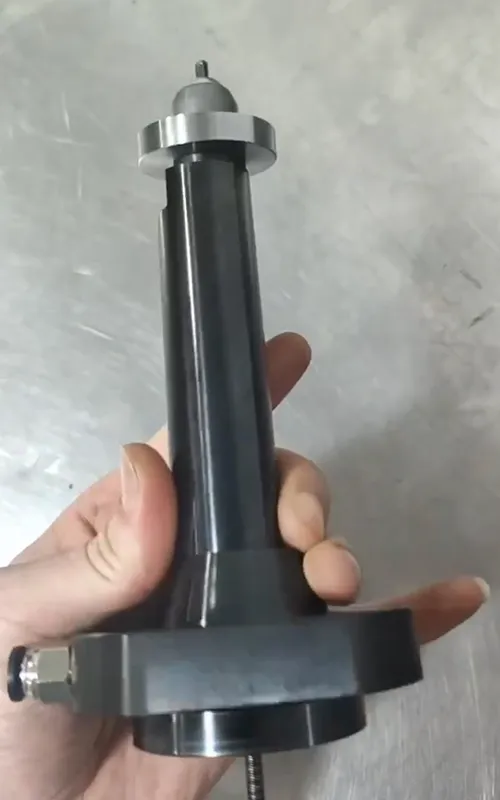

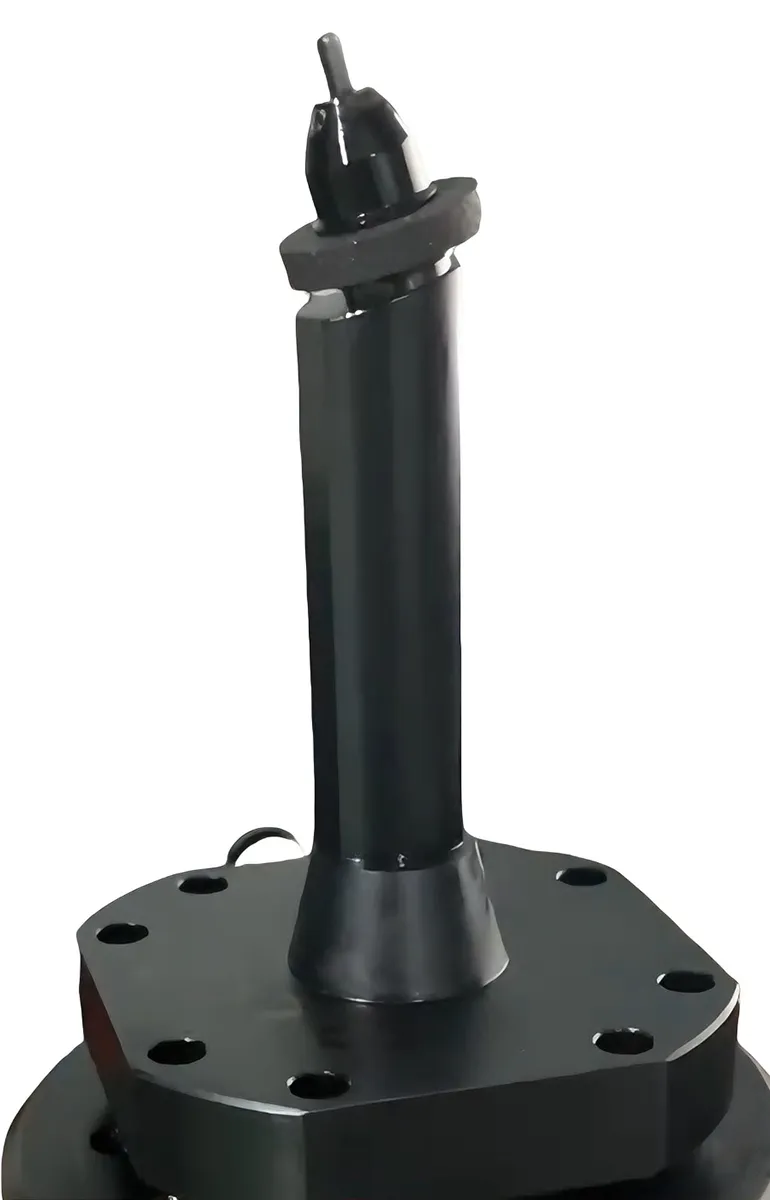

Die Wirbeltechnik wird in der Metallbearbeitung für die präzise Bearbeitung von gekrümmten Bereichen, komplexen Geometrien oder Muttern eingesetzt. Diese Werkzeuge werden hauptsächlich für die Gewindebearbeitung von Innengewinden mit großer Steigung, Planetenrollengewindetrieben sowie kleinen, tiefen Muttern verwendet.
Beispielhafte Werkstückspezifikationen
| Gewindesteigung | 20×20mm |
| Steigungswinkel | 17.17° |
| Teilkreisdurchmesser | 20.6mm |
| Innendurchmesser (Bohrung) | 21.7mm |
| Gewindelänge | 56mm |
| Kugeldurchmesser | 3.175mm |
Eigenschaften
- Kollisionsvermeidung: Die Werkzeugstruktur bietet eine grundlegende Lösung für unzureichenden Innenbearbeitungsraum bei Werkstücken mit großen Steigungswinkeln. Der Schleifkopf ist flexibel oder mit Winkelverstellung ausgestattet, um schwer zugängliche Bereiche und komplexe Strukturen zu erreichen.
- Präzision und Standzeit: Schleifstangen und flexible Köpfe werden in einer berührungslosen Konstruktion eingesetzt, wodurch Bearbeitungsgenauigkeit und Werkzeuglebensdauer verbessert werden.
- Effiziente Serienfertigung: Eine erhöhte Schleifeffizienz und Ausbeute ermöglichen die lokale Serienproduktion hochwertiger Spindeln und Muttern.
