CNC Schleifmaschinen

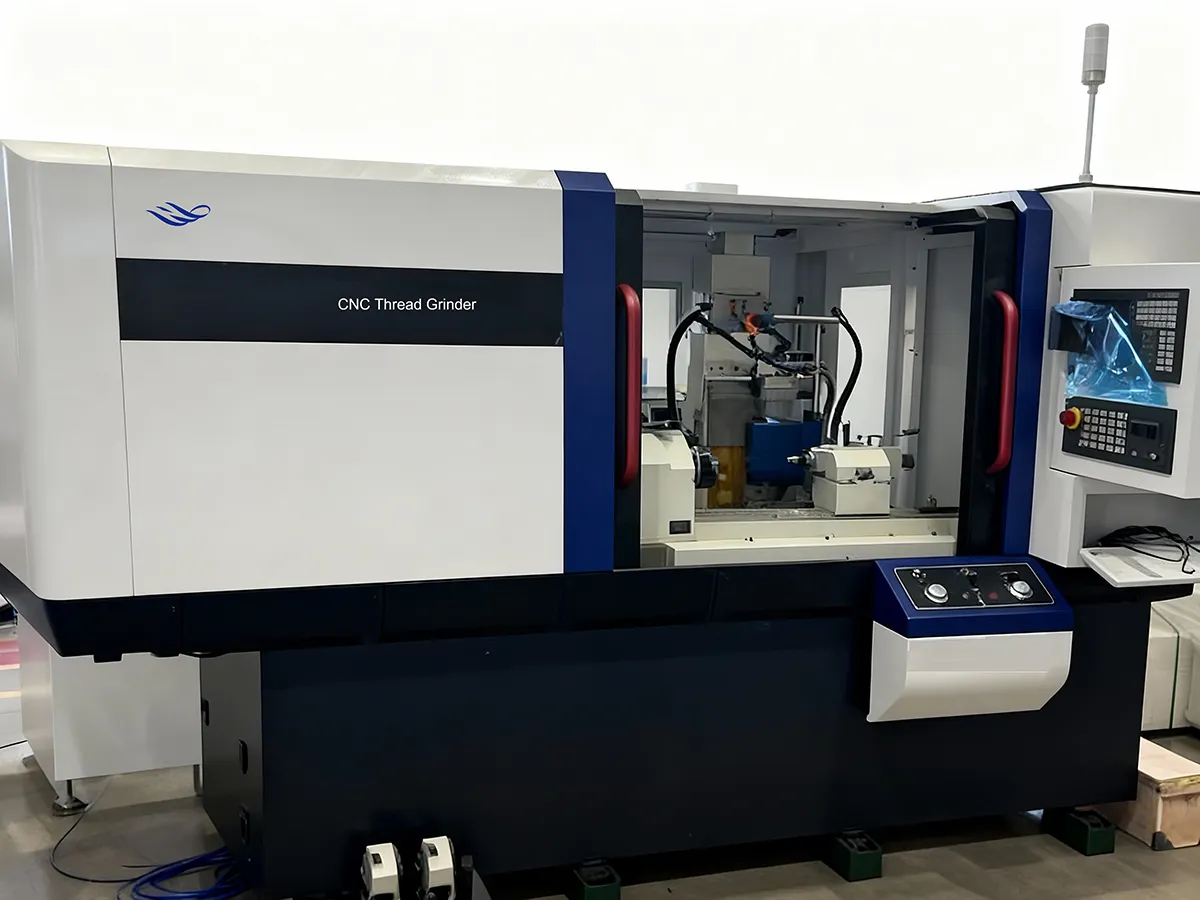

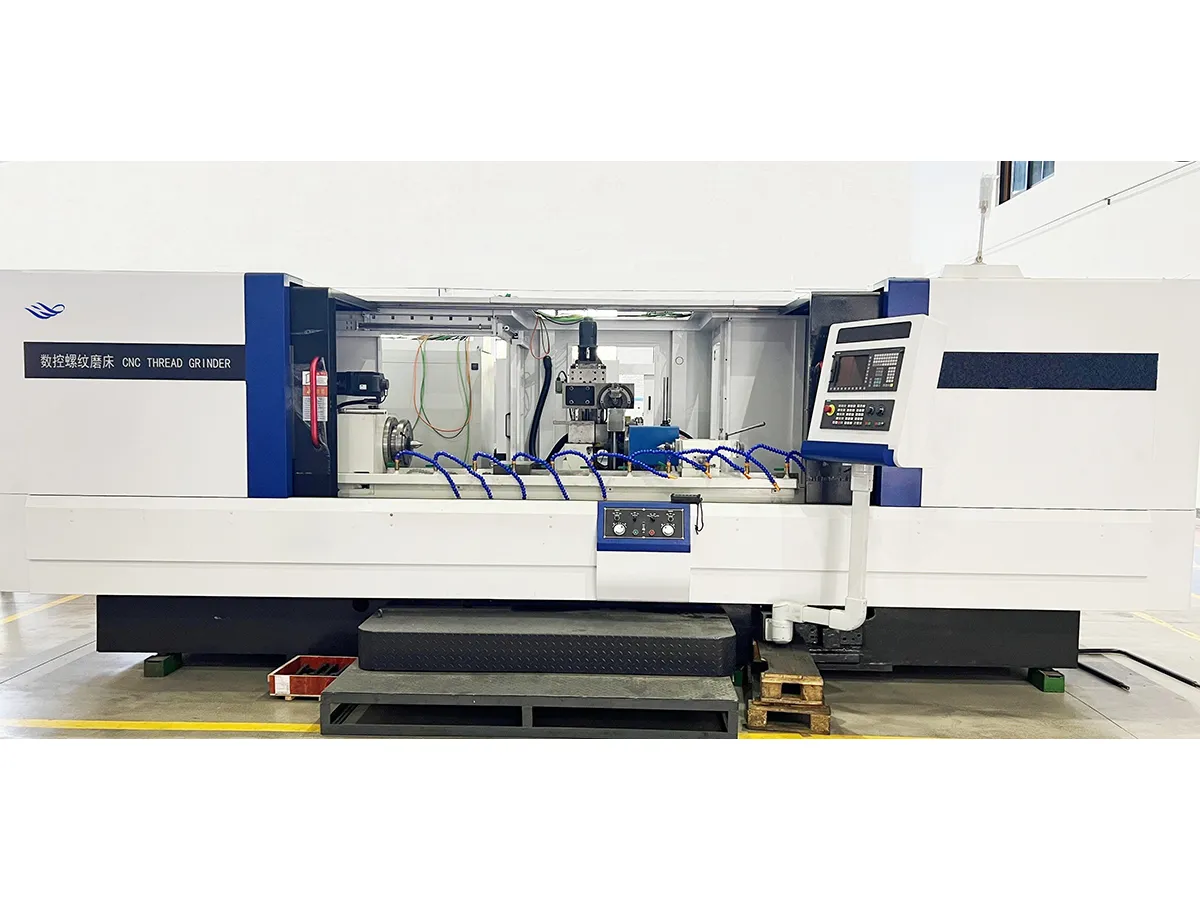

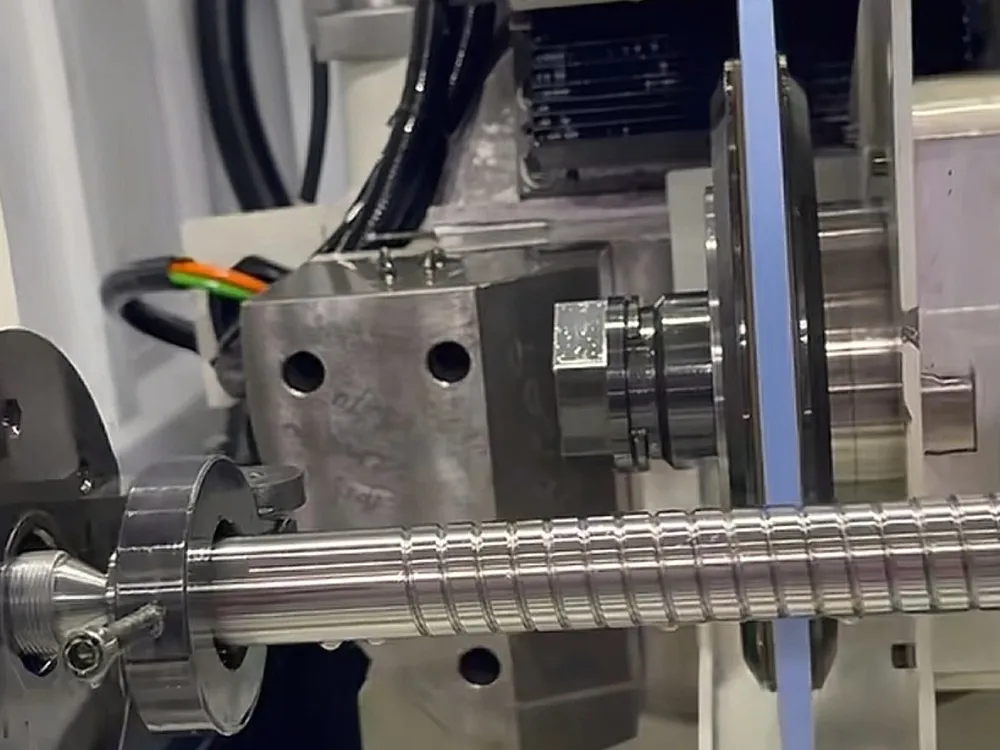

Unsere CNC Schleifmaschine ist eine spezialisierte Bearbeitungsanlage zur hochpräzisen Gewindebearbeitung unter CNC-Steuerung. Durch vorprogrammierte Bearbeitungsbahnen steuert die Maschine exakt die Relativbewegung und Geschwindigkeit zwischen Schleifscheibe und Werkstück, um Außen- und Innengewinde im Profilschleifverfahren herzustellen. Dabei werden Genauigkeiten im Mikrometerbereich erreicht, wodurch sich die Maschine ideal für hochpräzise Gewindekomponenten wie Kugelumlaufspindeln, Präzisionsschneckenwellen und Trapezgewindespindeln eignet. CNC-Schleifmaschinen von Winice werden häufig in Präzisionsantrieben für Werkzeugmaschinen und Robotik sowie in der Luft- und Raumfahrt und der hochwertigen Automobilfertigung eingesetzt.

Angebot erhalten

Technische Parameter und Auswahlhilfe

Modell: WNCK-500/800/1080/1500/2000/3000 CNC Schleifmaschinen

Diese Maschinenserie verfügt über ein Tischbewegungskonzept mit Schleiflängen von 380 mm, 750 mm, 1100 mm, 1500 mm, 2000 mm und 3000 mm.

Technische Parameter

Modell	WNCK500	WNCK800	WNCK1080	WNCK1500	WNCK2000	WNCK3000	WNCK3000A
Max. Schleifdurchmesser (Scheibe)	Ø300mm	Ø300mm	Ø300mm	Ø360mm	Ø400mm	Ø400mm	Ø500mm
Max. Schleifdurchmesser mit Lünettenauflage	Ø80mm	Ø80mm	Ø80mm	Ø160mm	Ø160mm	Ø220mm	Ø400mm
Min. Schleifdurchmesser	Ø8mm	Ø8mm	Ø10mm	Ø12mm	Ø16mm	Ø16mm	Ø20mm
Max. Spitzenweite	500 mm	800 mm	1250 mm	1600 mm	2200 mm	3200 mm	3100 mm
Max. Gewindeschleiflänge	380 mm	750 mm	1100 mm	1500 mm	2000 mm	3000 mm	3000 mm
Spitzenhöhe	180 mm	180 mm	245 mm	210 mm	225 mm	225 mm	280 mm
Werkstückdrehzahl	0-80 r/min	0-80 r/min	0-100 r/min	0-150 r/min	0-150 r/min	0-150 r/min	0-150 r/min
Tischvorschubgeschwindigkeit	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min
Zustellgeschwindigkeit Schleifkopf	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min
Abrichtvorschub	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min
Querweg Schleifkopf	150 mm	150 mm	220 mm	220 mm	220 mm	220 mm	220 mm
Spindeldrehzahl Schleifscheibe	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min
Schleifscheibengröße (AD×ID)	Ø400×Ø203 mm	Ø400×Ø203 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm
Abmessungen (L×B×H)	3000×2000×2000 mm	3500×2000×2000 mm	5100×2700×2250 mm	6000×2200×2100 mm	7000×2600×1900 mm	9000×2600×2100 mm	9000×2600×2100 mm
Maschinengewicht	5000 kg	6000 kg	11000 kg	12000 kg	13000 kg	15000 kg	15000 kg
Oberflächenrauheit	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm

Modell: WNCK-4000/5000/6800/8500 CNC Schleifmaschinen

Diese Serie verfügt über einen beweglichen Schleifkopf mit einer Spindelbohrung von 130 mm (erweiterbar auf 160 mm). Mit zusätzlichem Maschinenbett sind Schleiflängen bis zu 14 m möglich.

Technische Parameter

Modell	WNCK4000A	WNCK4000	WNCK5000	WNCK6800	WNCK8500
Max. Schleifdurchmesser (Scheibe)	Ø500 mm	Ø400 mm	Ø400 mm	Ø500 mm	Ø500 mm
Max. Schleifdurchmesser mit Lünettenauflage	Ø500 mm	Ø300 mm	Ø300 mm	Ø300 mm	Ø300 mm
Min. Schleifdurchmesser	Ø20 mm	Ø20	Ø20	Ø30	Ø30
Max. Spitzenweite	4000 mm	4200 mm	5300 mm	6800 mm	8500 mm
Max. Gewindeschleiflänge	3800 mm	3900 mm	5000 mm	6400 mm	8200 mm
Spitzenhöhe	350 mm	250 mm	250 mm	320 mm	320 mm
Werkstückdrehzahl	0-150 r/min	0-150 r/min	0-150 r/min	0-150 r/min	0-150 r/min
Tischvorschubgeschwindigkeit	0-6.0 m/min	0-6.0 m/min	0-6.0 m/min	0-6.0 m/min	0-6.0 m/min
Querweg Schleifkopf	220 mm	220 mm	220 mm	220 mm	220 mm
Spindeldrehzahl Schleifscheibe	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min
Schleifscheibengröße (AD×ID)	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm
Abmessungen (L×B×H)	8500×2200×2100 mm	8500×2200×2100 mm	9500×2200×2100 mm	10500×2600×2600 mm	12500×2600×2600 mm
Maschinengewicht	20000 kg	20000 kg	22000 kg	23500 kg	30000 kg
Oberflächenrauheit	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm

Hauptvorteile

Höchste Präzision und Stabilität: Moderne CNC-Steuerung, hochsteife Maschinenstruktur und Echtzeit-Fehlerkompensation ermöglichen Steigungsfehler ≤3 µm und Profilgenauigkeit ≤1 µm bei gleichbleibender Qualität.
Bearbeitung komplexer Gewinde: Mehrachsige Synchronsteuerung ermöglicht die Bearbeitung von Außen-, Innen-, Mehrgang- und variablen Gewinden in einer Aufspannung.
Hohe Prozessstabilität in der Serienfertigung: Automatisches Abrichten, Auswuchten und In-Prozess-Messung kompensieren thermische und mechanische Einflüsse. Ausschussraten unter 0,2 %.
Große Bearbeitungskapazität: Werkstücklängen bis 8000 mm und Durchmesser bis 500 mm ermöglichen die Bearbeitung großdimensionierter Bauteile.
