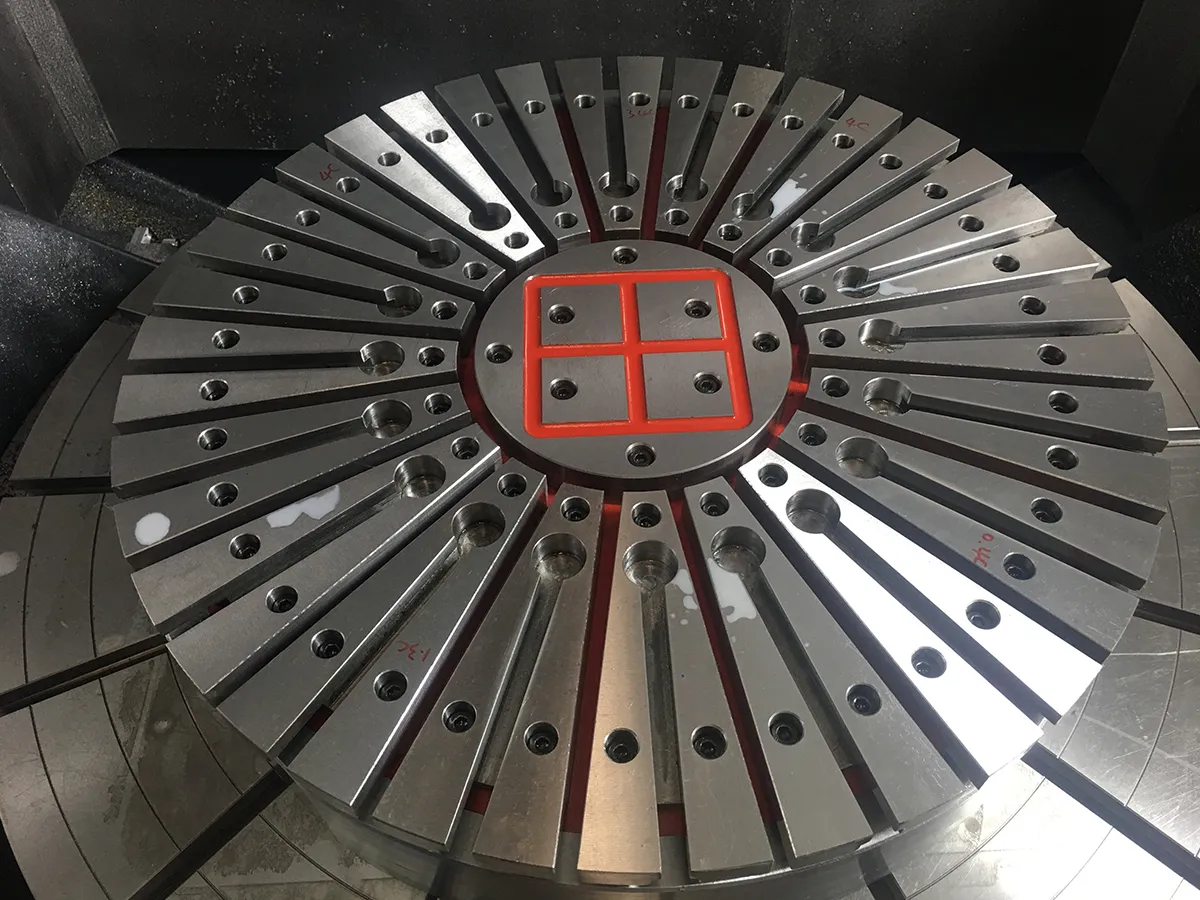

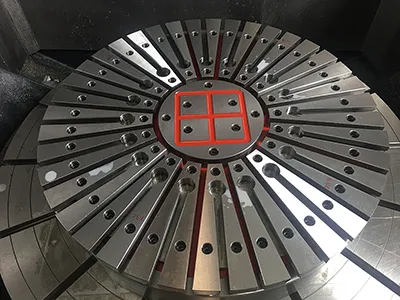

Magnetspannfutter

Das Magnetspannfutter von Winice ist eine fortschrittliche Spannlösung, die die Eigenschaften von Elektromagneten und Permanentmagneten kombiniert. Es nutzt elektrische Impulse zur Steuerung des Magnetkreises und hält während des Betriebs eine starke Magnetkraft ohne kontinuierliche Stromversorgung aufrecht. Aufgrund dieser Eigenschaften wird das Magnetspannfutter häufig in der Formenbearbeitung, mechanischen Bearbeitung, Lagerfertigung, im Maschinenbau, Schiffbau, in der Automobilindustrie sowie in der Haushaltsgeräteproduktion eingesetzt.

Angebot erhalten

Anwendungen

Rundstabfräsen und Nuten

Bohr- und Konturbearbeitung

Biegeumformung

Oberflächenbearbeitung bei Biegeumformung

Formenbearbeitung

Bohren und Innenbearbeitung

Winkelbearbeitung und Nuten an Bauteilen

Planfräsen und seitliches Bohren

Schienenbohren

Bearbeitung von Innen- und Außenringen sowie Stirnflächen

Schleifen von Innen- und Außenringen sowie Stirnflächen

Flachschleifen mit hoher Präzision

Spezifikationen

Modell	Breite (mm) (W)	Länge (mm) (L)	Höhe (mm) (H)	Nettogewicht (kg)	Anzahl Pole	Polgröße	Haltekraft pro Pol
SPS50-3333	330	330	51	37	16	50*50mm	350kg
SPS50-3339	330	390	51	43	20	50*50mm	350kg
SPS50-3350	330	500	51	56	24	50*50mm	350kg
SPS50-3362	330	620	51	70	32	50*50mm	350kg
SPS50-3939	390	390	51	51	25	50*50mm	350kg
SPS50-3950	390	500	51	66	30	50*50mm	350kg
SPS50-3962	390	620	51	82	40	50*50mm	350kg
SPS50-4550	450	500	51	76.5	36	50*50mm	350kg
SPS50-4562	450	620	51	94	48	50*50mm	350kg
SPS70-4141	410	410	51	57	16	70*70mm	750kg
SPS70-4149	410	490	51	68	20	70*70mm	750kg
SPS70-4162	410	620	51	86	24	70*70mm	750kg
SPS70-4178	410	780	51	109	32	70*70mm	750kg
SPS70-4949	490	490	51	82	25	70*70mm	750kg
SPS70-4962	490	620	51	104	30	70*70mm	750kg
SPS70-4978	490	780	51	130	40	70*70mm	750kg
SPS70-5762	570	620	51	120	36	70*70mm	750kg
SPS70-5778	570	780	51	151	48	70*70mm	750kg

Eigenschaften

Fortschrittliche elektromagnetische Technologie sorgt für eine starke und konstante Spannkraft und gewährleistet eine sichere Bearbeitung.
Elastische Magnetblöcke ermöglichen ein spannen ohne Verformung während des Betriebs.
Die Reduzierung von Vibrationen ermöglicht die Mehrseitenbearbeitung in nur einer Aufspannung.
Vollständige Entmagnetisierung stellt sicher, dass keine Restmagnetisierung am Werkstück verbleibt.
Das Magnetspannfutter hält auch bei Stromausfall eine konstante Spannkraft aufrecht.
Das vollständig wasserdichte Design schützt vor Spannungsschwankungen und verhindert thermische Verformung.
Optimierte Prozesse reduzieren den Werkzeugbedarf, verkürzen Produktionszyklen und steigern die Gesamteffizienz.
