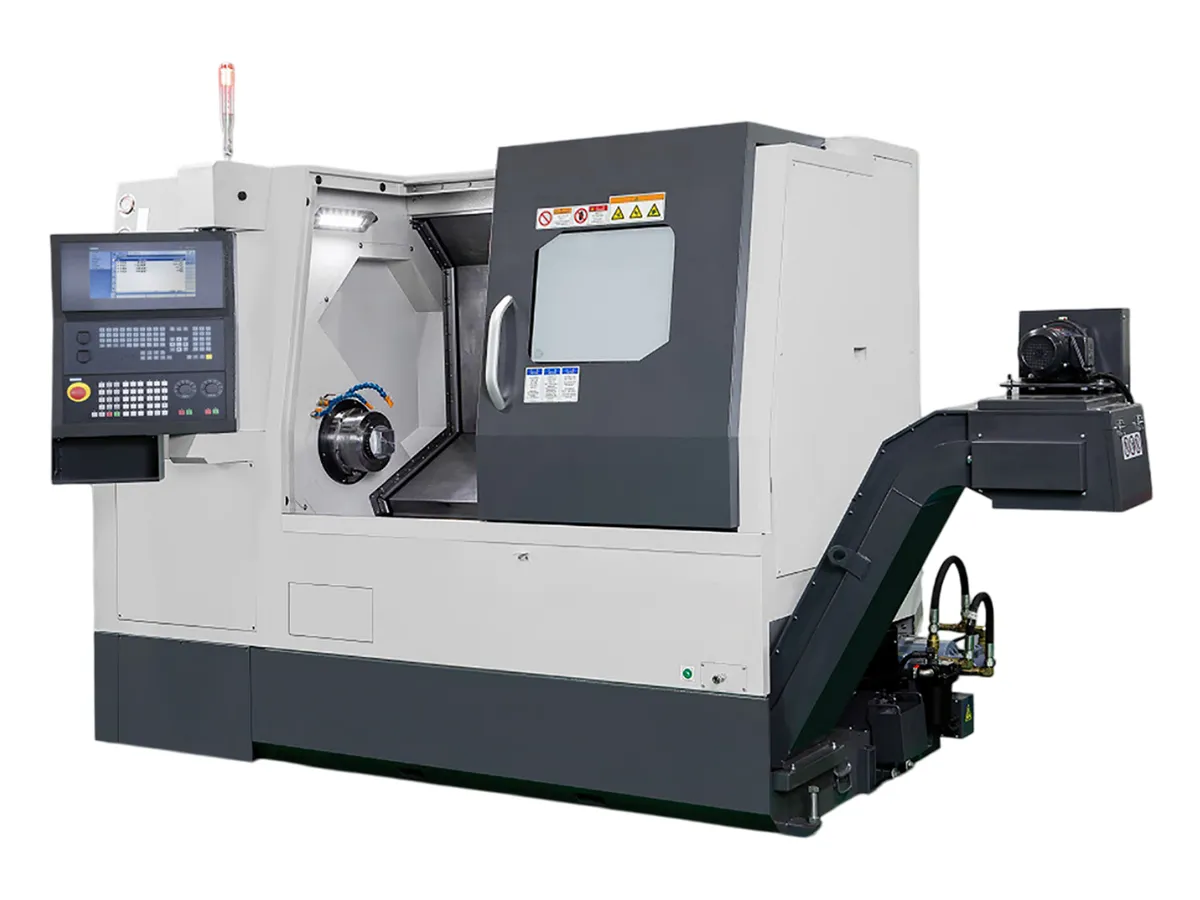

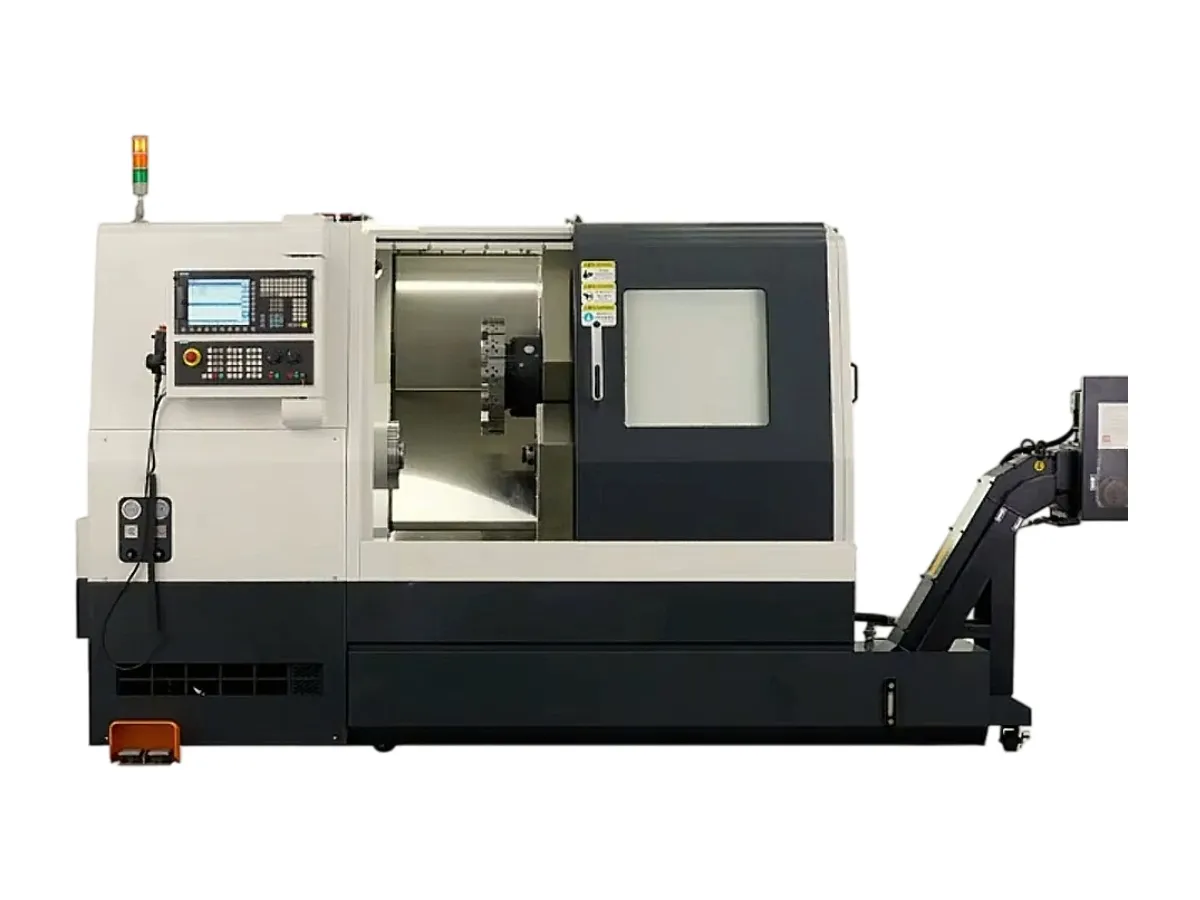

Horizontale Drehmaschine
Eine Horizontale Drehmaschine ist eine universelle Drehmaschine, bei der die Spindelachse parallel zur horizontalen Ebene verläuft. Die Bearbeitung erfolgt durch die Rotation des Werkstücks über die Spindel, während der Werkzeugrevolver gesteuerte Vorschubbewegungen ausführt.

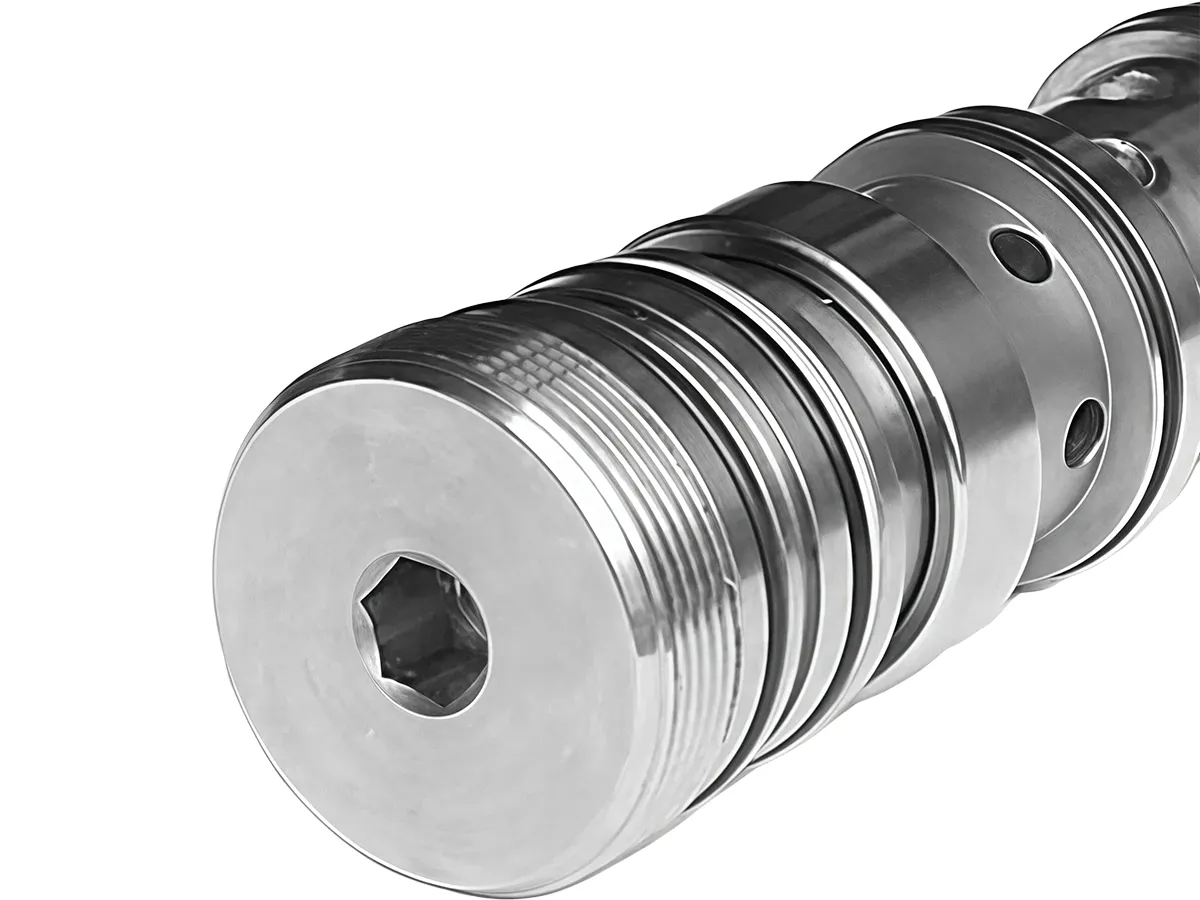

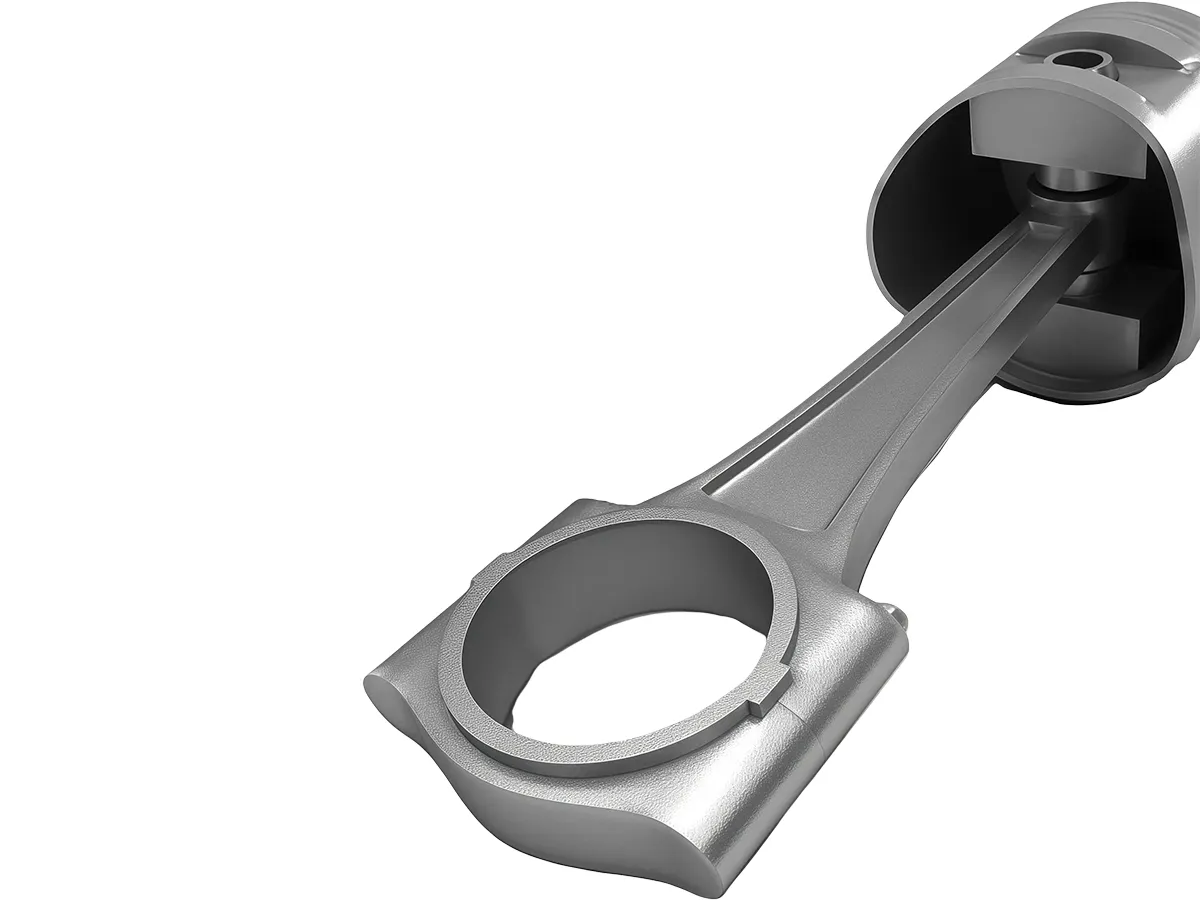

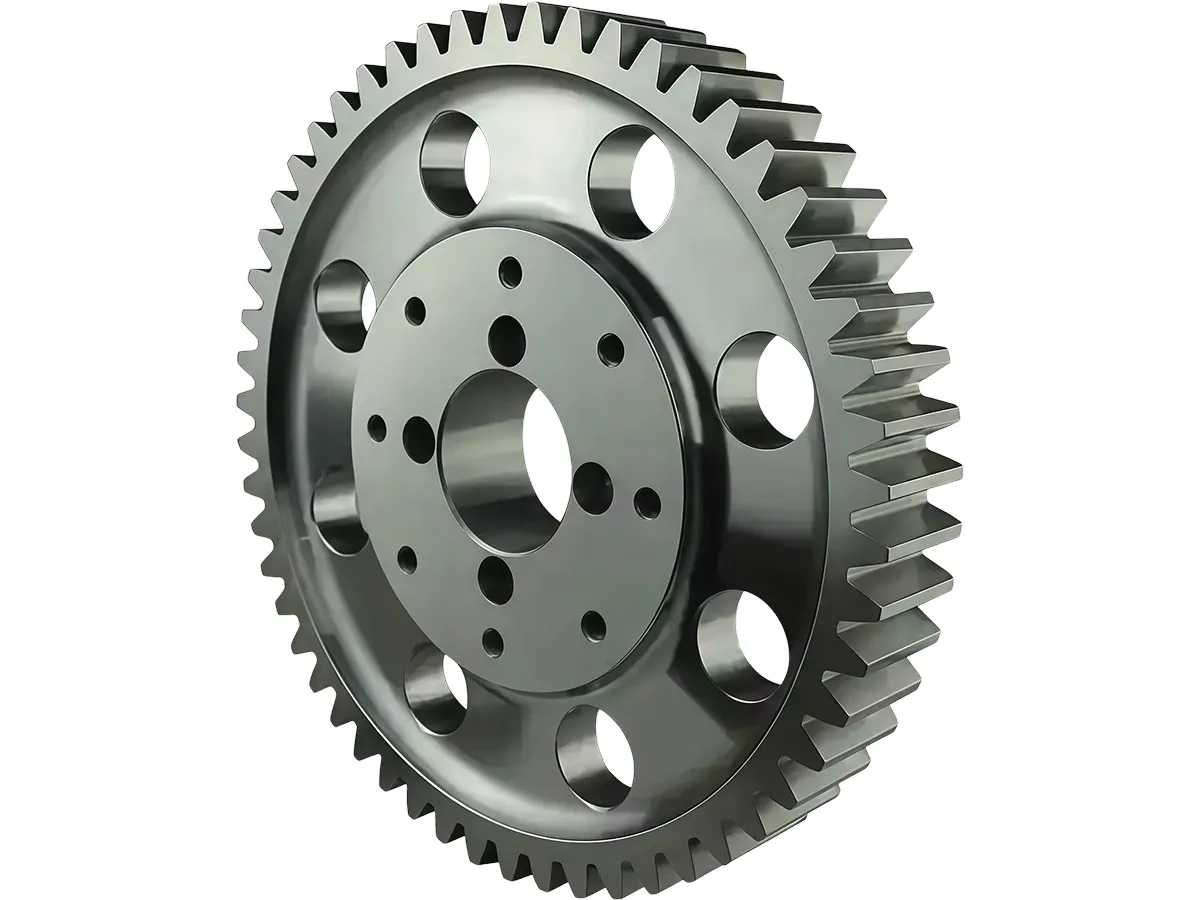

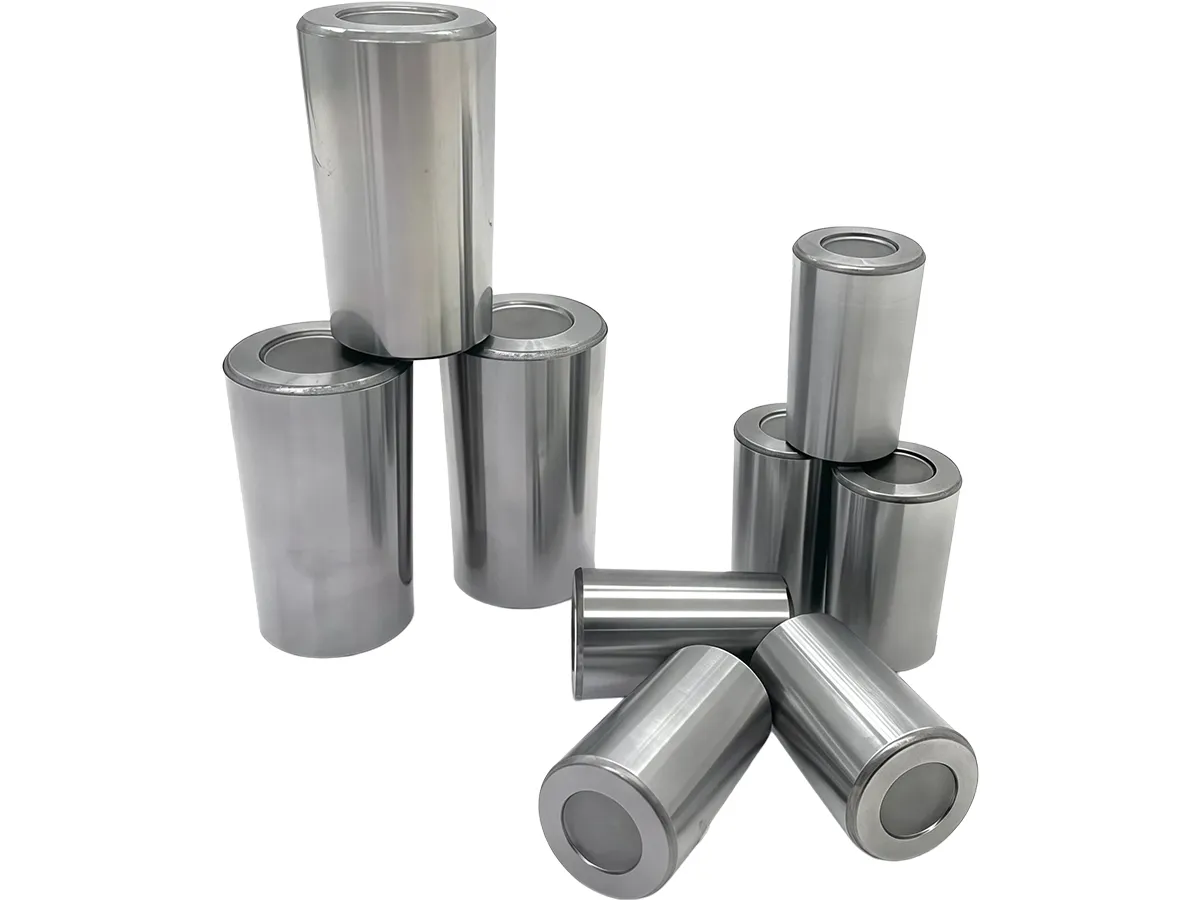

Diese Serie von Präzisionsdrehmaschinen ist als Lösung für ultrapräzises Hartdrehen konzipiert und ersetzt traditionelle Schleifprozesse. Das Sortiment reicht von grundlegenden Präzisionsmaschinen bis hin zu fortschrittlichen Drehzentren mit Y-Achse, angetriebenen Werkzeugen und Gegenspindel, wodurch flexible Konfigurationen für unterschiedliche Kundenanforderungen ermöglicht werden. Dank hoher Vielseitigkeit, einfacher Bedienung und großem Bearbeitungsspektrum eignen sich diese Maschinen für eine Vielzahl allgemeiner mechanischer Komponenten und Basisbauteile.
| Modell | |
|
|
| Steuerung | Siemens/Fanuc | Siemens/Fanuc | Siemens/Fanuc |
| Spindel | |||
| Spindelaufnahme | A2 - 5/16C | A2 - 6/20C | A2 - 8/25C |
| Stangendurchlass | 42mm | 51mm | 65mm |
| Spannsystem | 6" Spannfutter / 16C Spannzange | 8" Spannfutter / 20C Spannzange | 10" Spannfutter / 25C Spannzange |
| Max. Umlaufdurchmesser | 520mm | 520mm | 520mm |
| Max. Drehdurchmesser | 308mm | 308mm | 308mm |
| Max. Drehlänge (Spannzange) | 610mm | 610mm | 610mm |
| Max. Drehlänge (Spannfutter) | 520mm | 520mm | 520mm |
| Achsdaten | |||
| X Achsenweg | 190mm | 190mm | 190mm |
| Z Achsenweg | 630mm | 630mm | 630mm |
| Y Achsenweg | ±42mm | ±42mm | ±42mm |
| Eilgang X/Z | 30m/min | 30m/min | 30m/min |
| Eilgang Y | 10m/min | 10m/min | 10m/min |
| Positioniergenauigkeit (VDI/DGQ3441) | 0.005mm | 0.005mm | 0.005mm |
| Wiederholgenauigkeit (VDI/DGQ3441) | 0.002mm | 0.002mm | 0.002mm |
| Werkzeugrevolver | |||
| Revolvertyp | BMT55 | BMT55 | BMT55 |
| Werkzeugstationen | 12 | 12 | 12 |
| Vierkantaufnahme | 25mm | 25mm | 25mm |
| Rundaufnahme | Ø40mm | Ø40mm | Ø40mm |
| Werkzeugwechselzeit (benachbart) | 0.47 s | 0.47 s | 0.47 s |
| Maschinenbett | |||
| Abmessungen (L×B×H) | 2757×2336×1934mm | 2757×2336×1934mm | 2757×2336×1934mm |
| Gewicht | 5600kg | 5600kg | 5600kg |
| Stromversorgung | 3 Phasen 220V | 3 Phasen 220V | 3 Phasen 220V |

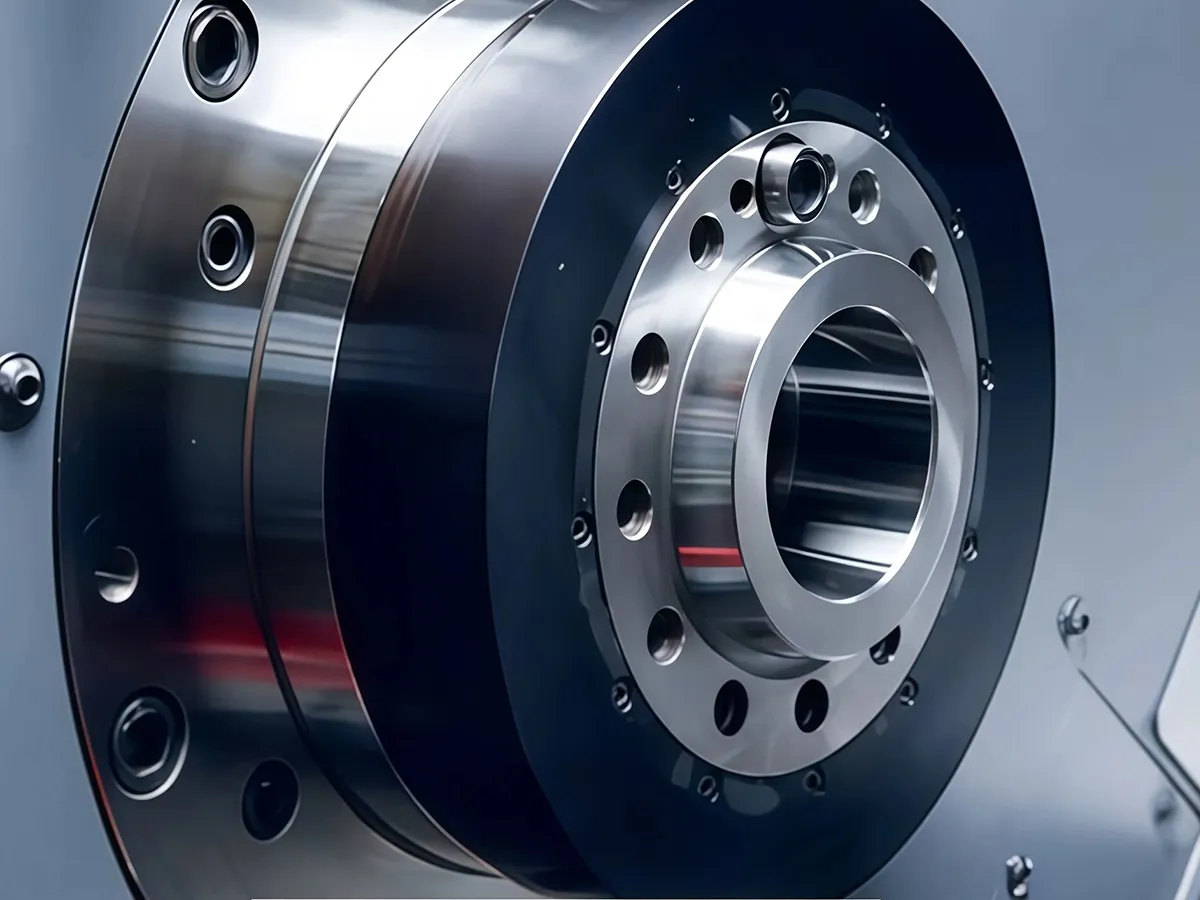

- Integriertes Spindeldesign: Eine spezielle integrierte Spindelstruktur verbessert die Bearbeitungsgenauigkeit deutlich und reduziert die Oberflächenrauheit der Werkstücke.
- Hochpräzise Spindellager: Standardmäßig mit ultrapräzisen Wälzlagern ausgestattet, optional mit hydrostatischen Lagern. Gewährleistet höchste Rundlaufgenauigkeit und erfüllt anspruchsvolle Anforderungen beim Hartdrehen.
- Fortschrittliche CNC-Steuerung: Standardmäßig mit SIEMENS 828D Steuerung ausgestattet, die hohe Präzision, schnelle Reaktionszeiten und hohe Überlastfähigkeit bietet.

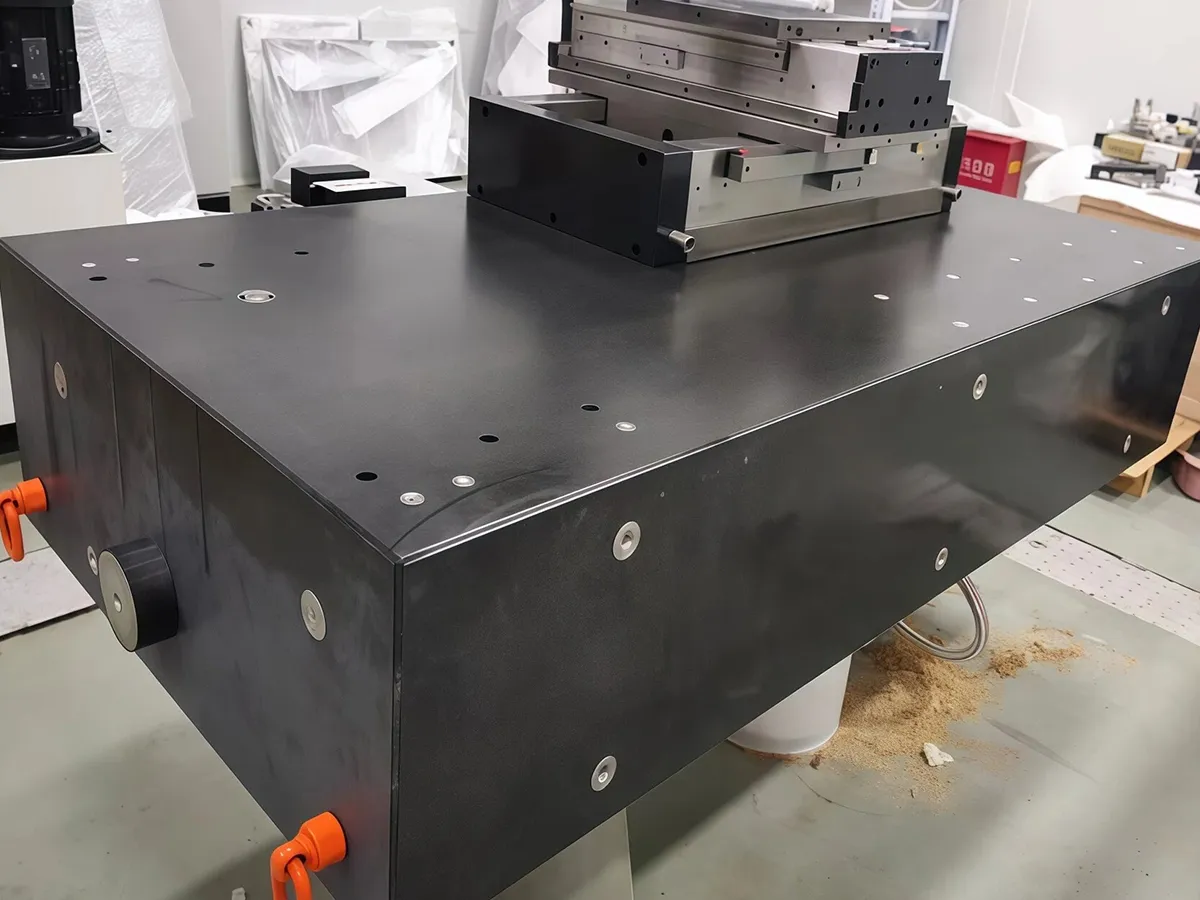

- Hochsteifes Maschinenbett: Mineralgussbett (Kunstgranit) sorgt für hervorragende Steifigkeit, thermische Stabilität, Schwingungsdämpfung und Wasserbeständigkeit.

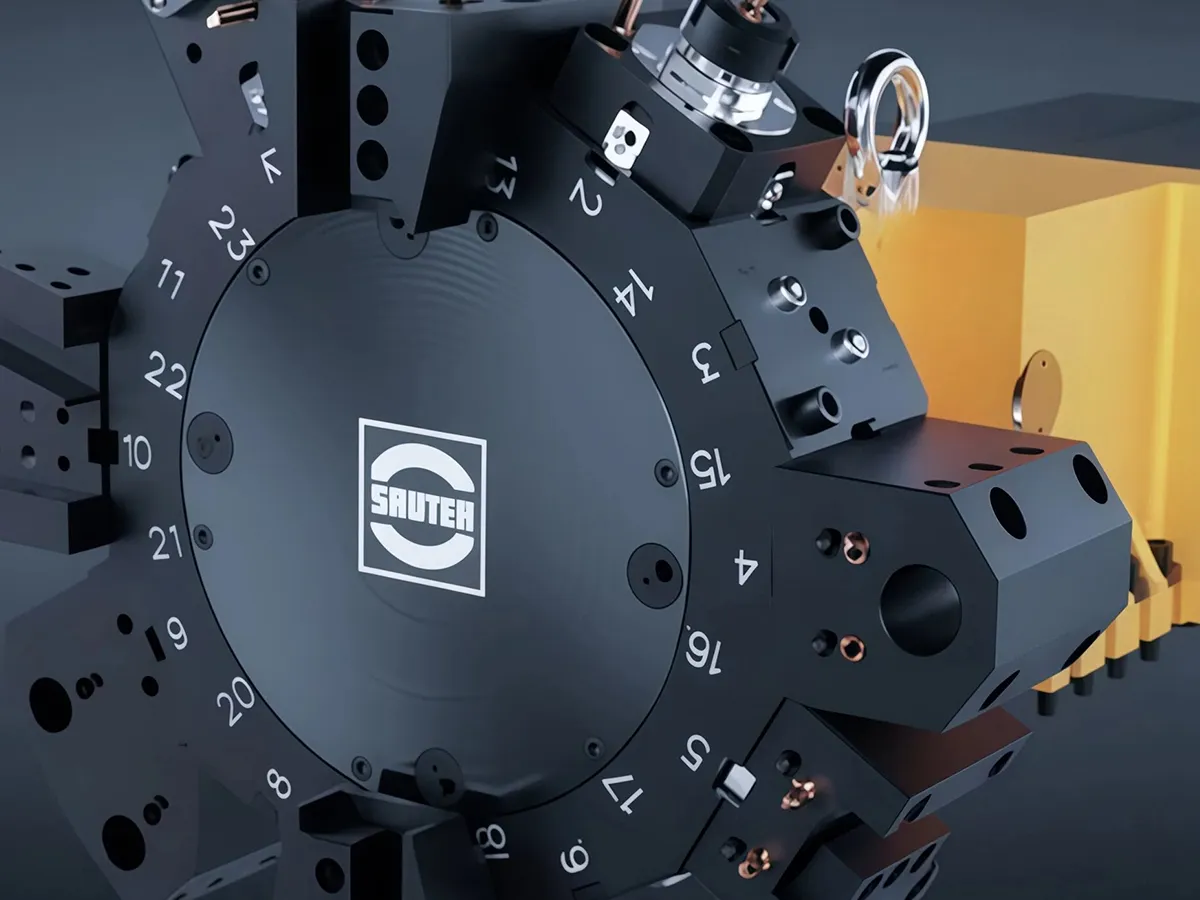

- Effiziente Revolverkonfiguration: 12-fach-Schrägrevolver serienmäßig, optional BMT-Revolver zur Steigerung von Effizienz und Oberflächenqualität.

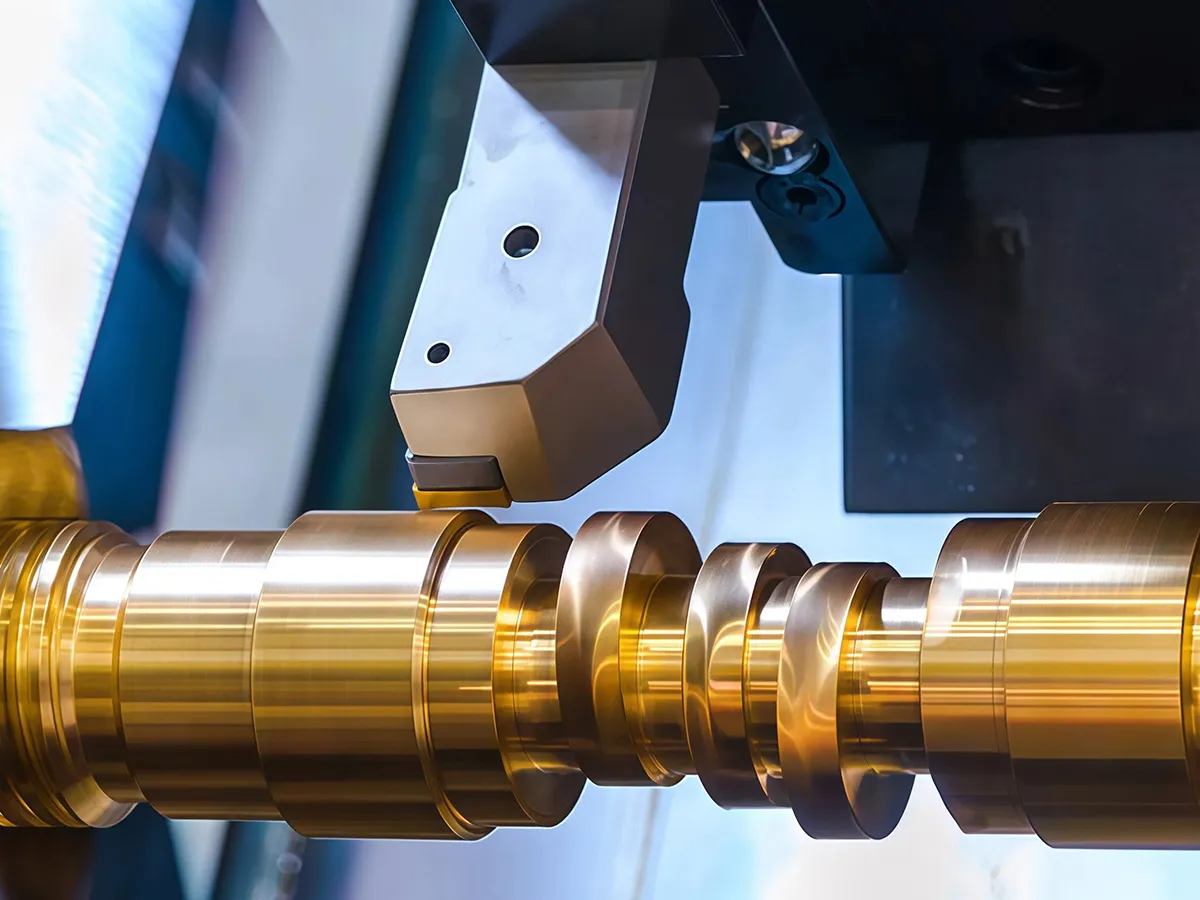

- Integration von Weich- und Hartdrehen: Kombination mehrerer Bearbeitungsschritte in einer Aufspannung ermöglicht die effiziente Komplettbearbeitung komplexer Präzisionsteile.
- Wichtige Komponenten
