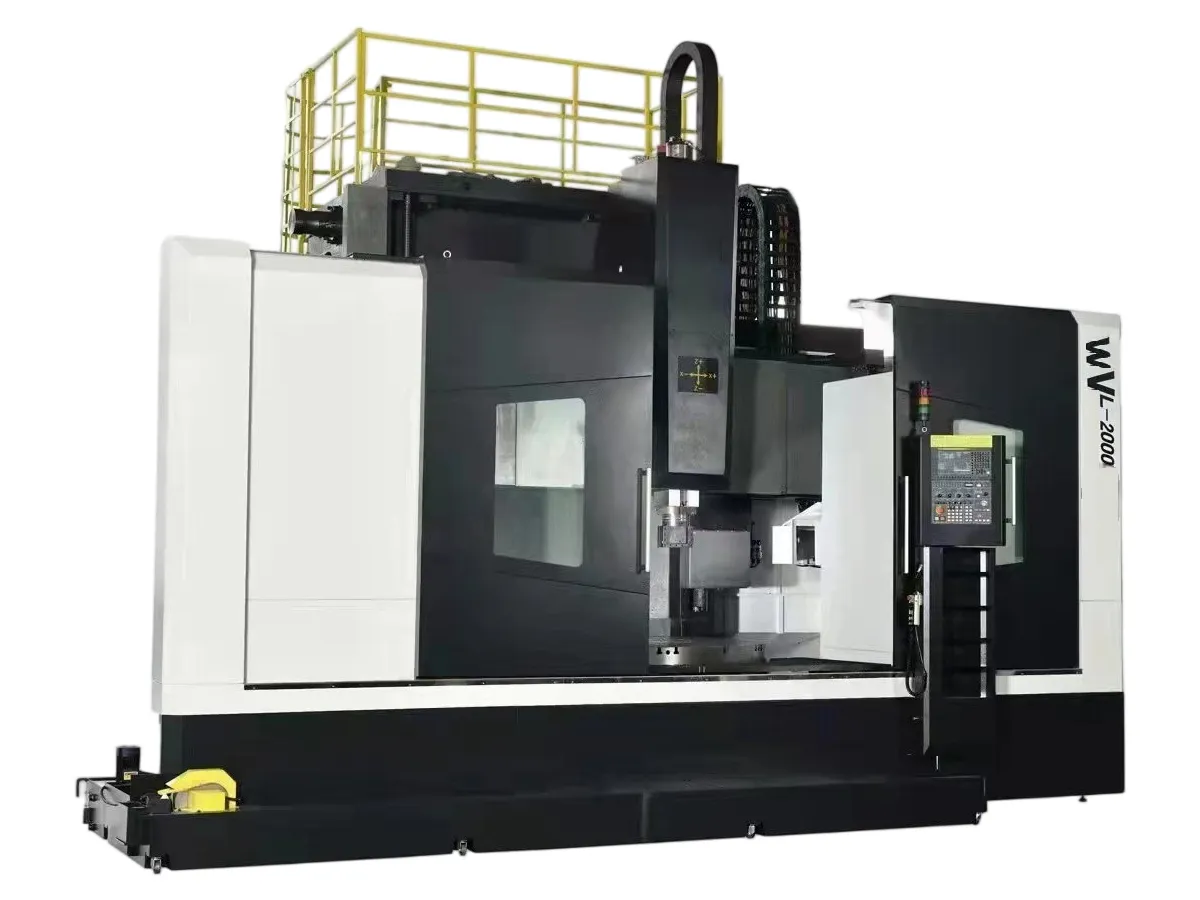

Vertikaldrehmaschine

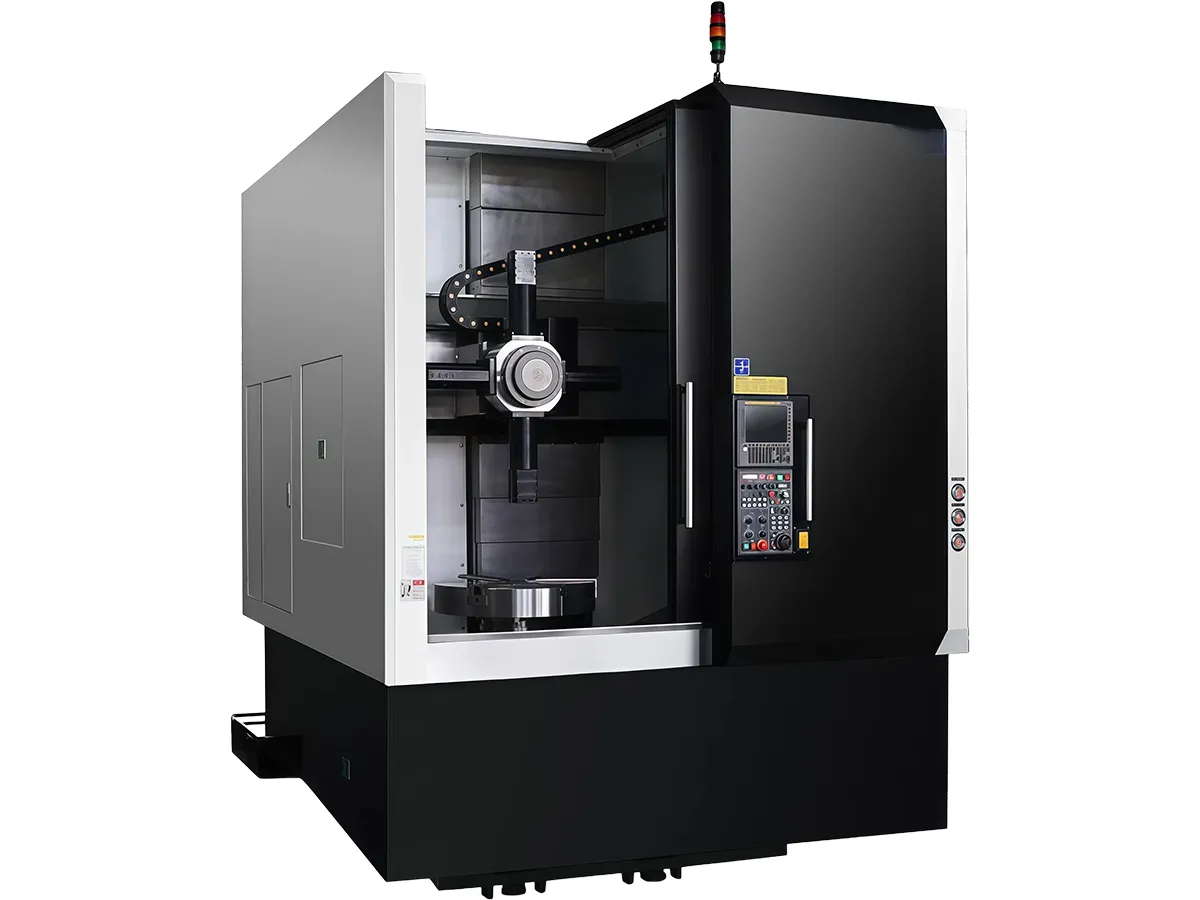

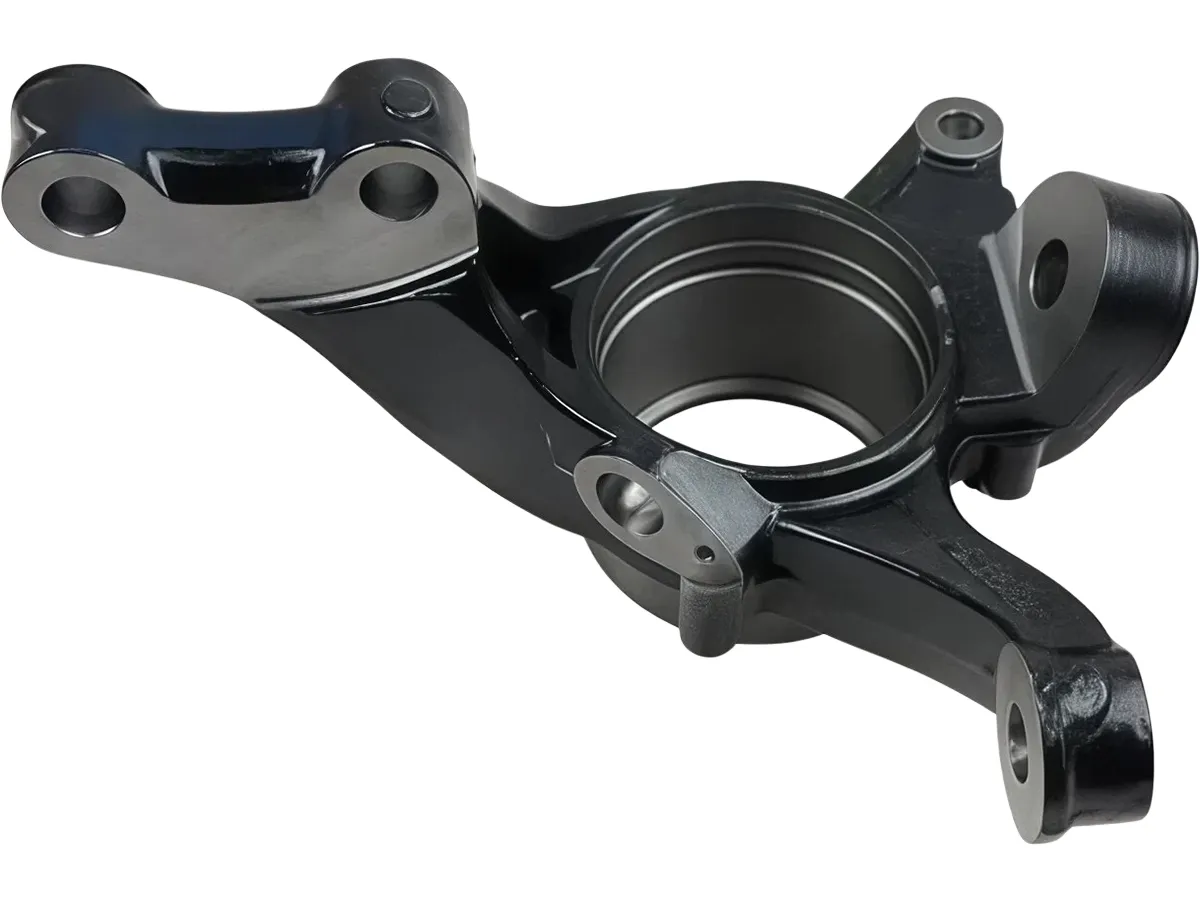

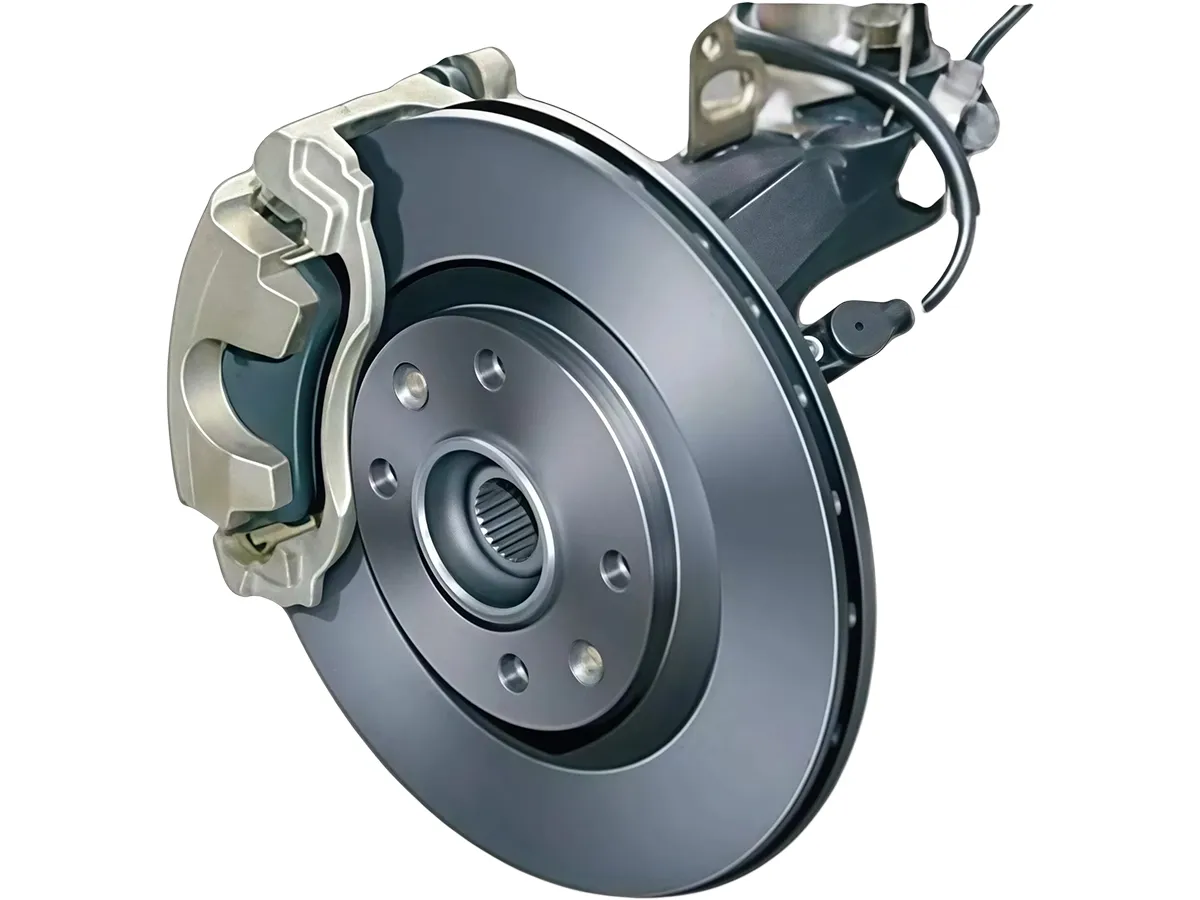

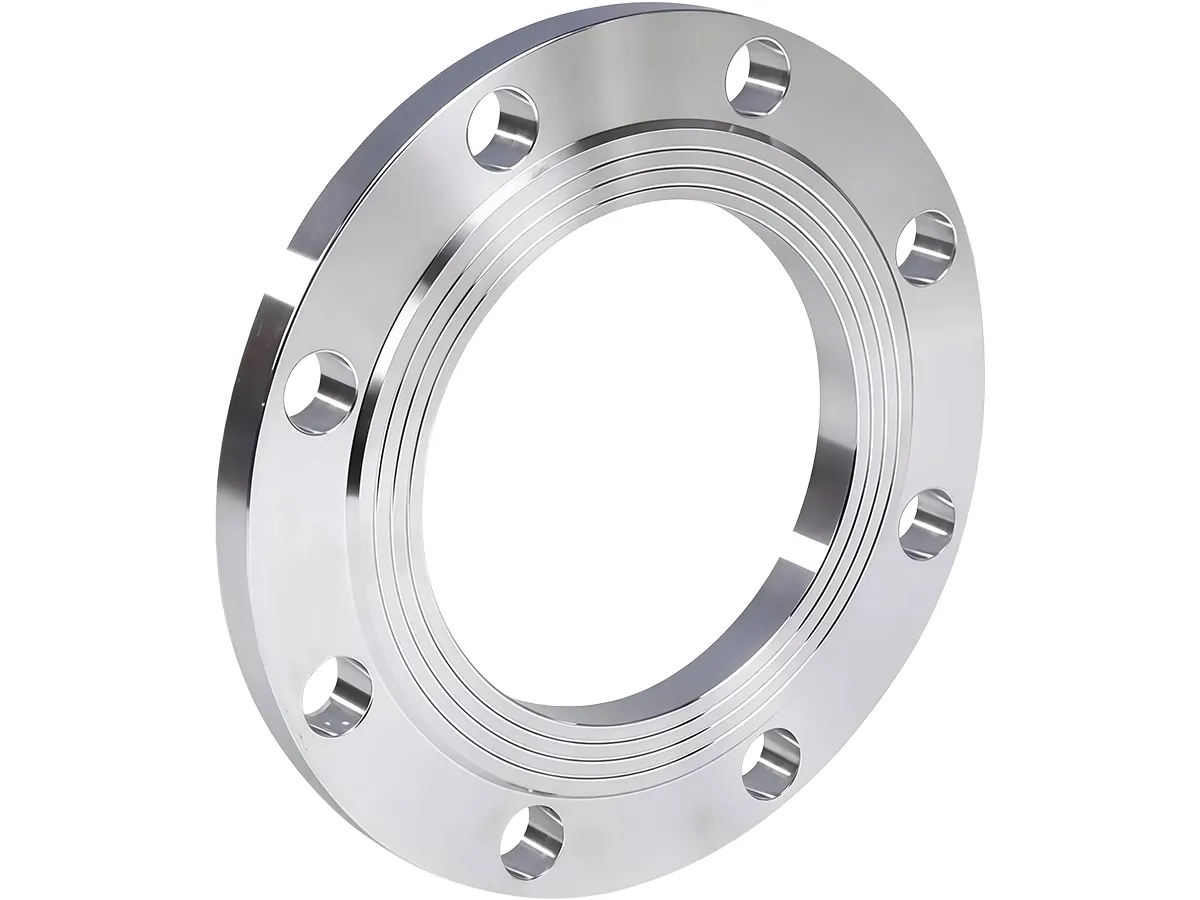

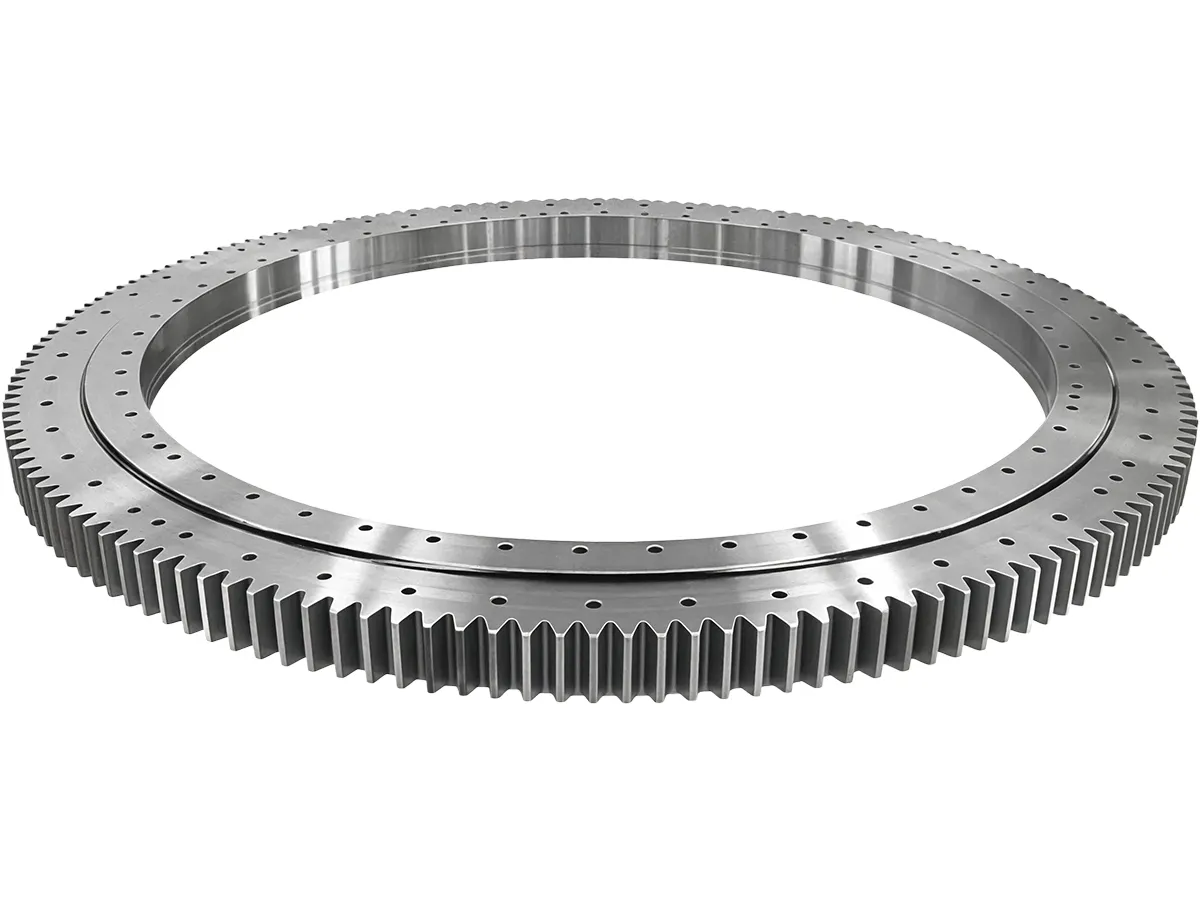

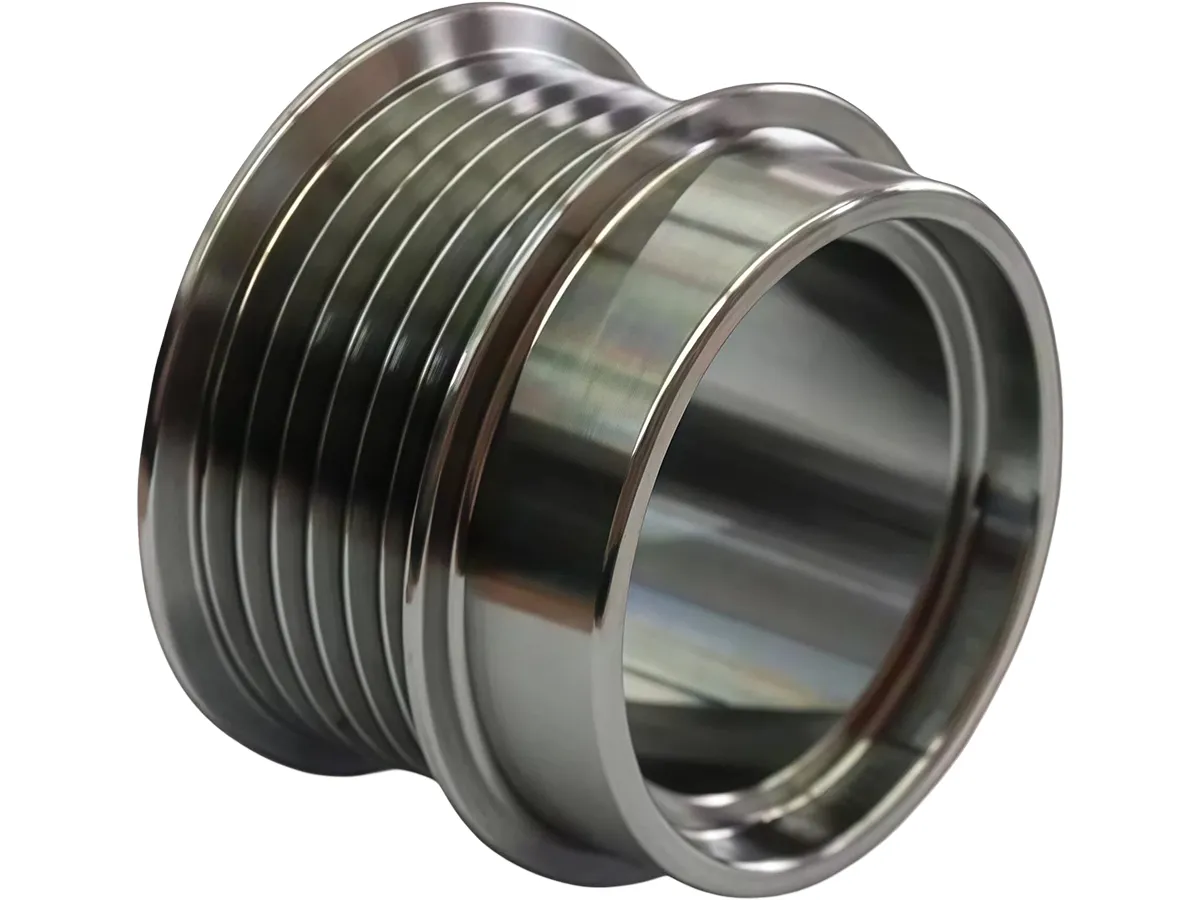

Eine Vertikaldrehmaschine ist ein hochpräzises CNC-Bearbeitungssystem mit vertikal angeordneter Spindel und horizontal rotierendem Arbeitstisch. Das Werkstück wird auf dem Drehtisch gespannt, während die Werkzeuge durch vertikale und horizontale Vorschubbewegungen die Bearbeitung durchführen. Diese Bauweise wird hauptsächlich für die Schrupp- und Fertigbearbeitung großer, schwerer, scheibenförmiger und nabenartiger Bauteile eingesetzt und bietet hohe Automatisierung, stabile Bearbeitungsgenauigkeit und hohe Produktivität.
Technische Spezifikationen
| Modell | Max. Umlaufdurchmesser | Max. Bearbeitungsdurchmesser | Max. Bearbeitungshöhe | Max. Werkstückgewicht | Abstand Revolver zur Spannfläche | Revolvertyp |
| |
Ø700mm | Ø550mm | 500mm | 800kg | 540mm | E-Typ, Servo |
| |
Ø850mm | Ø680mm | 550mm | 1200kg | 580mm | |
| |
Ø1000mm | Ø900mm | 650mm | 1800kg | 700mm | |
| |
Ø1250mm | Ø1250mm | 1000mm | 1800kg | 1200mm | Automatischer Werkzeugwechsler (ATC) |
| |
Ø1600mm | Ø1600mm | 1200mm | 5000kg | 1600mm | |
| |
Ø2000mm | Ø2000mm | 1200mm | 8000kg | 1600mm | |
| |
Ø2500mm | Ø2500mm | 1600mm | 12000kg | 2000mm | |
| |
Ø3000mm | Ø2800mm | 2000mm | 15000kg | 2200mm | |
| |
Ø3400mm | Ø3300mm | 2200mm | 20000kg | 2400mm | |
| |
Ø4000mm | Ø3800mm | 1000mm | 25000kg | 2500mm | |
| |
Ø4500mm | Ø4500mm | 500mm | 10000kg | 1100mm |
Equipment Advantages

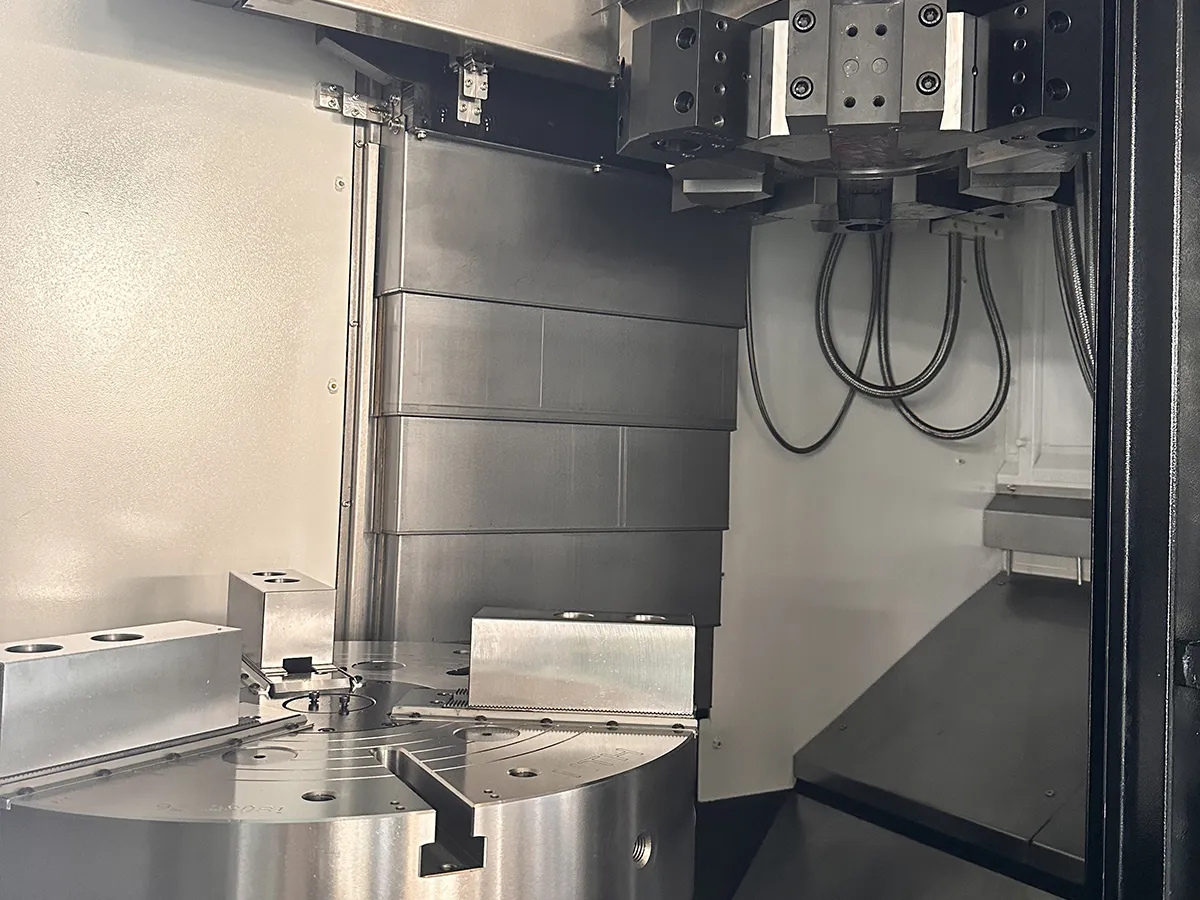

- Vertikale Bauweise: Durch die vertikale Spannung des Werkstücks wirkt die Schwerkraft in Spannrichtung, wodurch Verformungen großer Bauteile reduziert und die Spannstabilität gegenüber horizontalen Drehmaschinen deutlich verbessert wird.
- Hohe Bearbeitungsgenauigkeit: Positioniergenauigkeit von 0,005–0,01 mm und Wiederholgenauigkeit ≤0,003 mm erfüllen höchste Anforderungen bei der Bearbeitung von Stirnflächen sowie Innen- und Außendurchmessern.
- Hoher Automatisierungsgrad: Unterstützt Mehrprozessbearbeitung wie Drehen, Fräsen, Bohren, Ausbohren und Gewindeschneiden. Optionaler automatischer Werkzeugwechsler ermöglicht mannlosen Betrieb und reduziert Nebenzeiten.
- Hohe Zerspanleistung: Tragfähigkeit des Arbeitstisches reicht von mehreren Tonnen bis zu mehreren hundert Tonnen. Werkstücke mit Durchmessern über 10 m können bearbeitet werden, ideal für Großbauteile in Branchen wie Metallurgie und Windenergie.
- Flexible CNC-Steuerung: Speicherung mehrerer Bearbeitungsprogramme ermöglicht schnellen Wechsel zwischen verschiedenen Werkstücktypen und unterstützt Kleinserien mit hoher Variantenvielfalt.

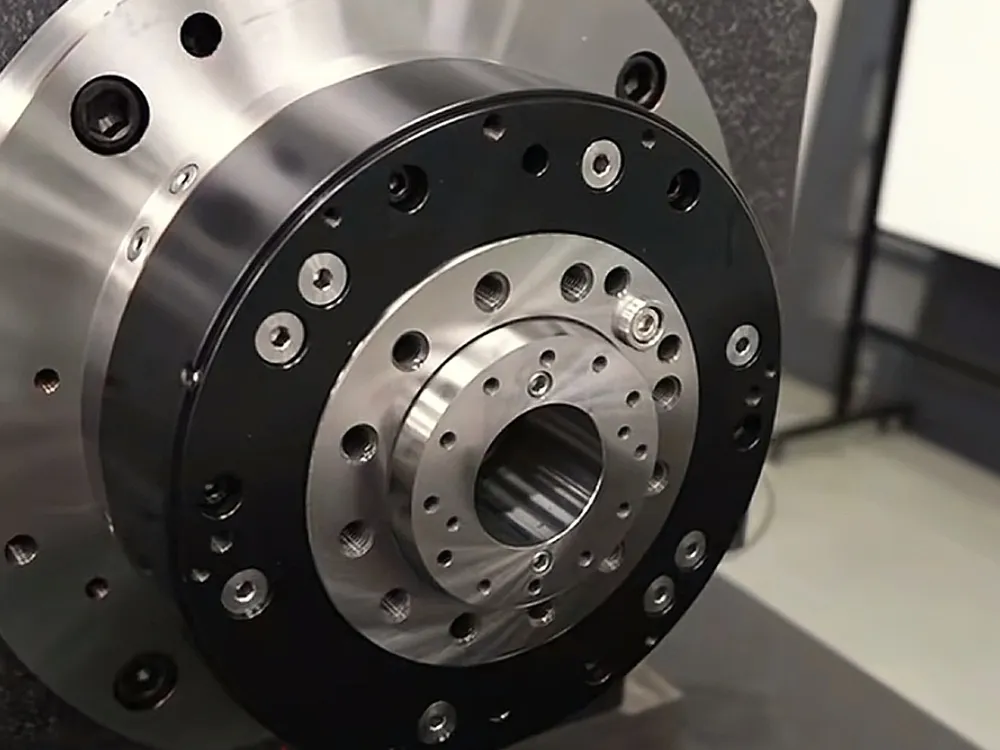

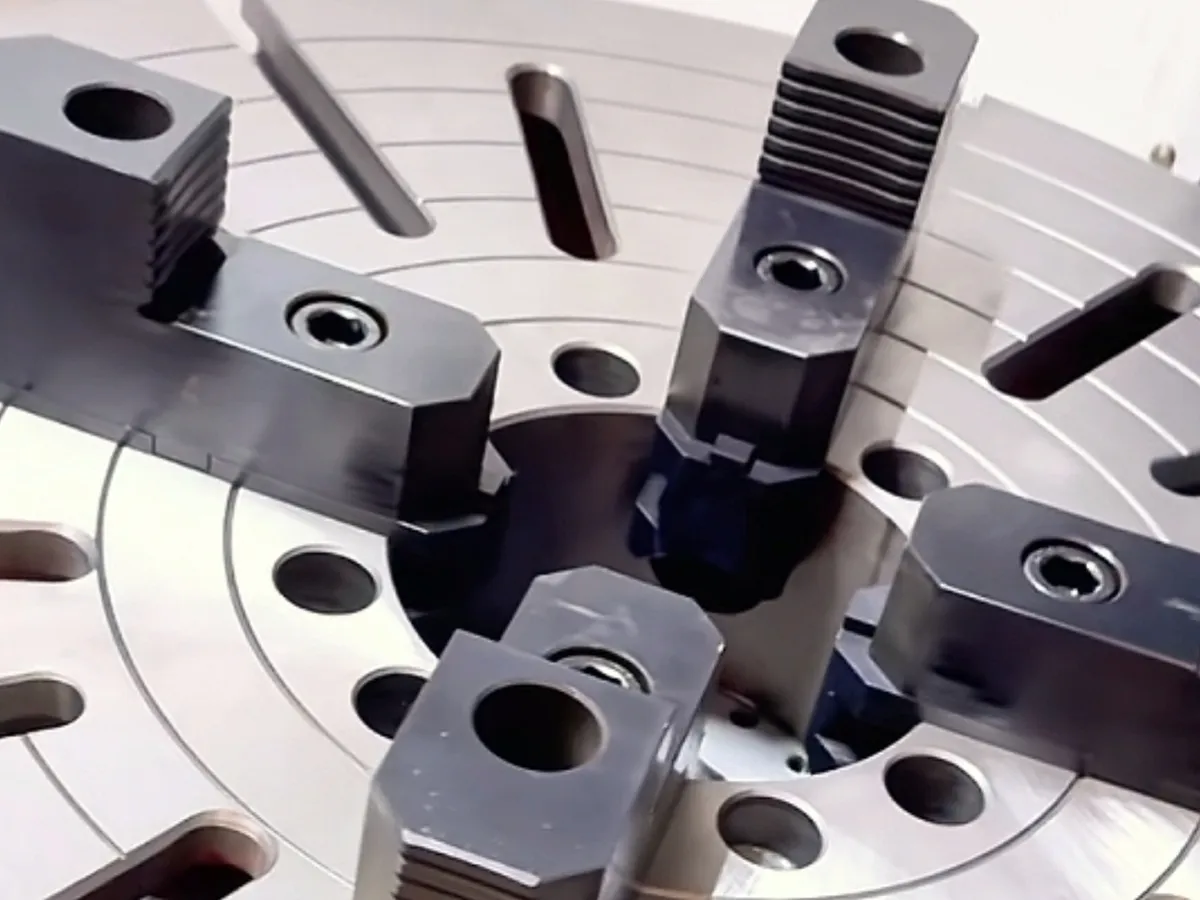

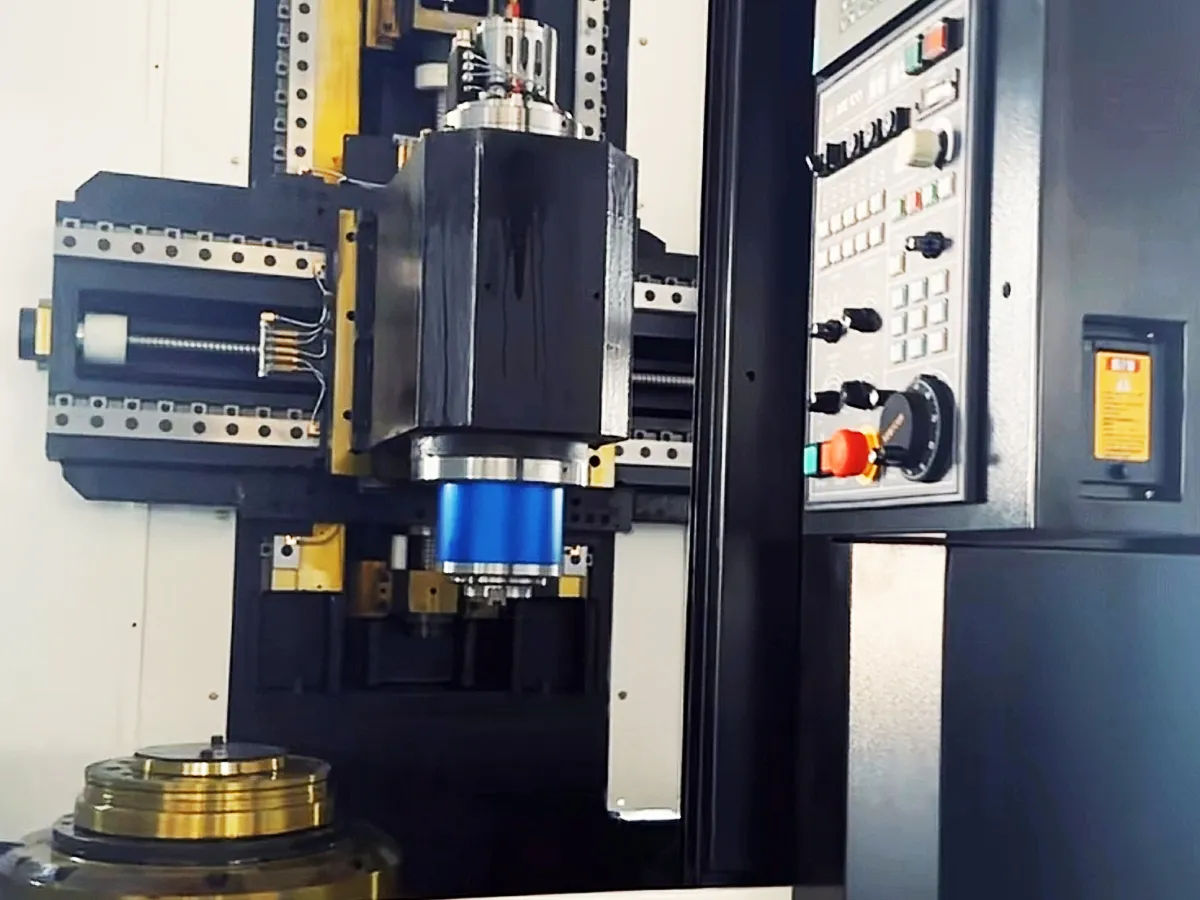

Wichtige Komponenten
