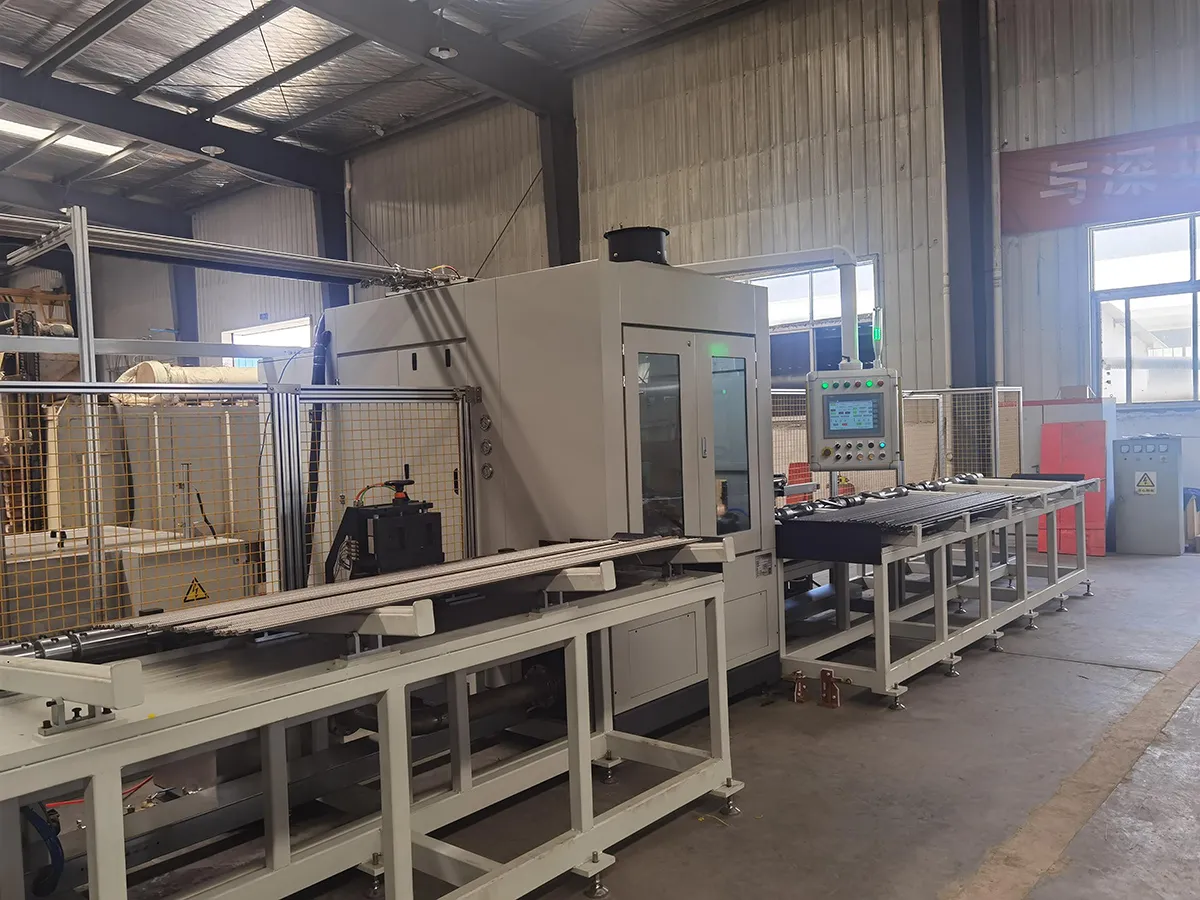

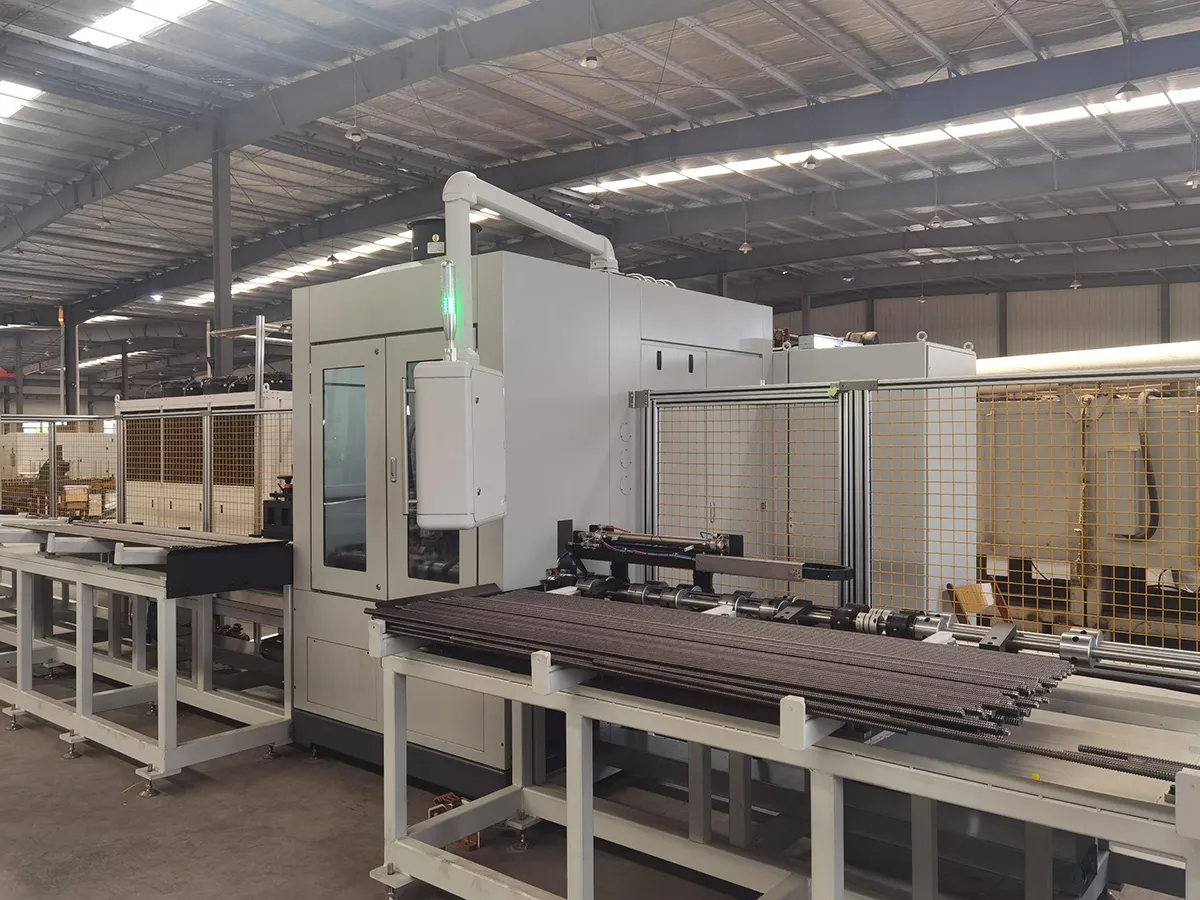

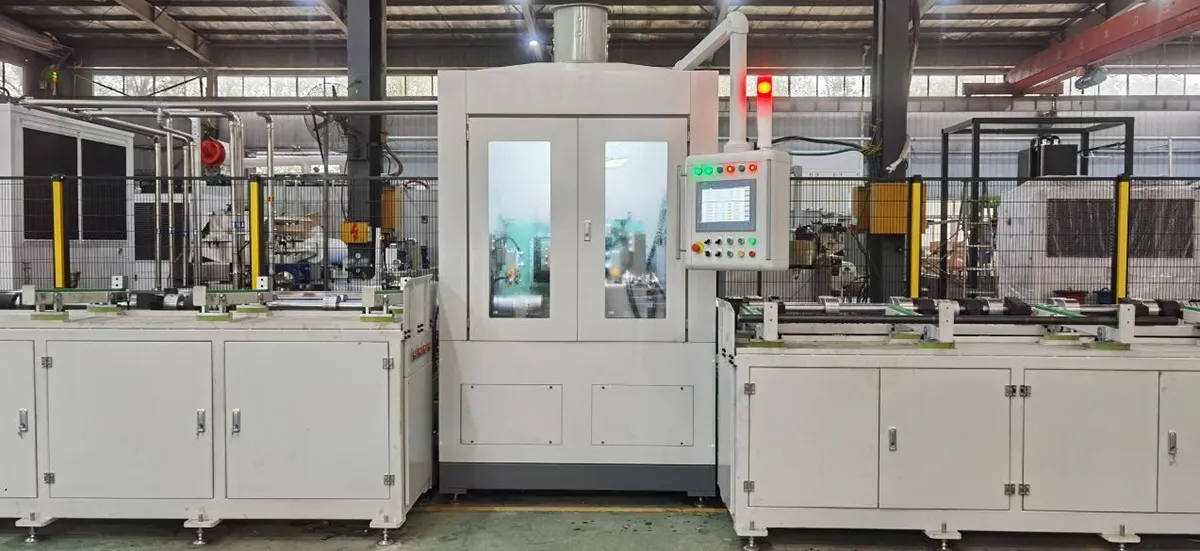

Induktionshärtemaschine (Horizontal)
Die Induktionshärtemaschine (Horizontal) für Kugelumlaufspindeln ist eine spezialisierte Wärmebehandlungsanlage für lange Spindelkomponenten. Durch den Einsatz von Induktionshärtetechnologie werden Oberflächenhärte, Verschleißfestigkeit und Ermüdungslebensdauer deutlich verbessert und die hohen Anforderungen präziser Antriebssysteme erfüllt.
Diese Induktionshärtemaschine wird häufig in der Bearbeitung von Kugelumlaufspindeln für Werkzeugmaschinen, in präzisen Antriebssystemen der Automobilindustrie sowie in der Luft- und Raumfahrt eingesetzt. Sie ist eine zentrale Lösung für die Wärmebehandlung hochwertiger Kugelumlaufspindelkomponenten.
Technische Spezifikationen
| Modell | ||||
| Werkstück | ||||
| Länge | 1000-3000mm | 2000-6000mm | 2000-10000mm | 2000-13000mm |
| Durchmesser | 10-32/16-63/32-100/50-200/63-240mm | |||
| Eingang | ||||
| Leistung | 200-1000 kVA | |||
| Spannung | 3x380V±5%/PE | |||
| Frequenz | 50Hz | |||
| Kühlwasser | ||||
| Wasserdurchfluss | 400-1200L/min | |||
| Eingangsdruck | 0.4Mpa<P<0.8Mpa | |||
| Wassertemperatur | 20℃-30℃ | |||
| Abschreckwasser | ||||
| Wasserdurchfluss | 400L-2000L/min | |||
| Eingangsdruck | 0.4Mpa<P<0.6Mpa | |||
| Wassertemperatur | 20℃-30℃ | |||
| Optionale Funktionen | ||||
| Automatisches Be- und Entladen | * | * | * | * |
| Abschreckprozess | * | * | * | * |
| Anlassprozess | * | * | * | * |
| Pyrometer | * | * | * | * |
Hauptvorteile
- Minimale Verformung: Durch präzise Temperaturregelung, formstabilisierende Spannvorrichtungen und segmentiertes Abschrecken wird die Durchbiegung nach dem Härten deutlich reduziert, wodurch aufwendige Richtprozesse minimiert werden.

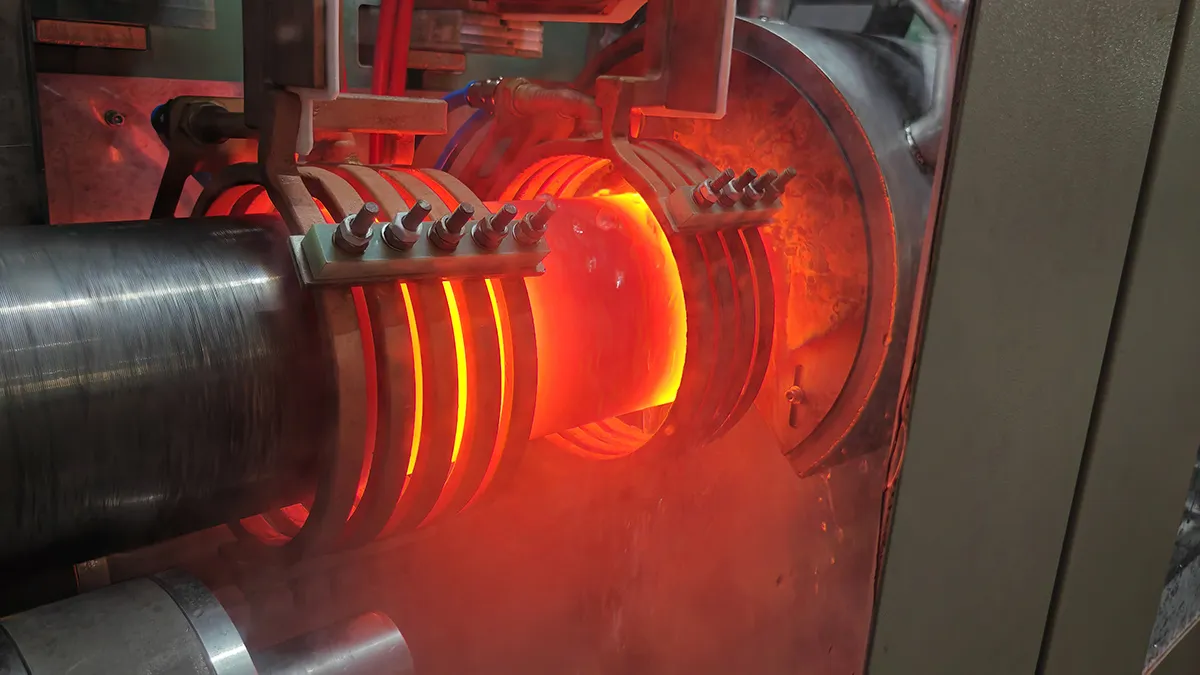

- Hohe Effizienz: Induktionserwärmung erfolgt berührungslos mit schneller Aufheizrate. Kurze Zykluszeiten ermöglichen eine wirtschaftliche Serienproduktion mit reduzierten Gesamtkosten.

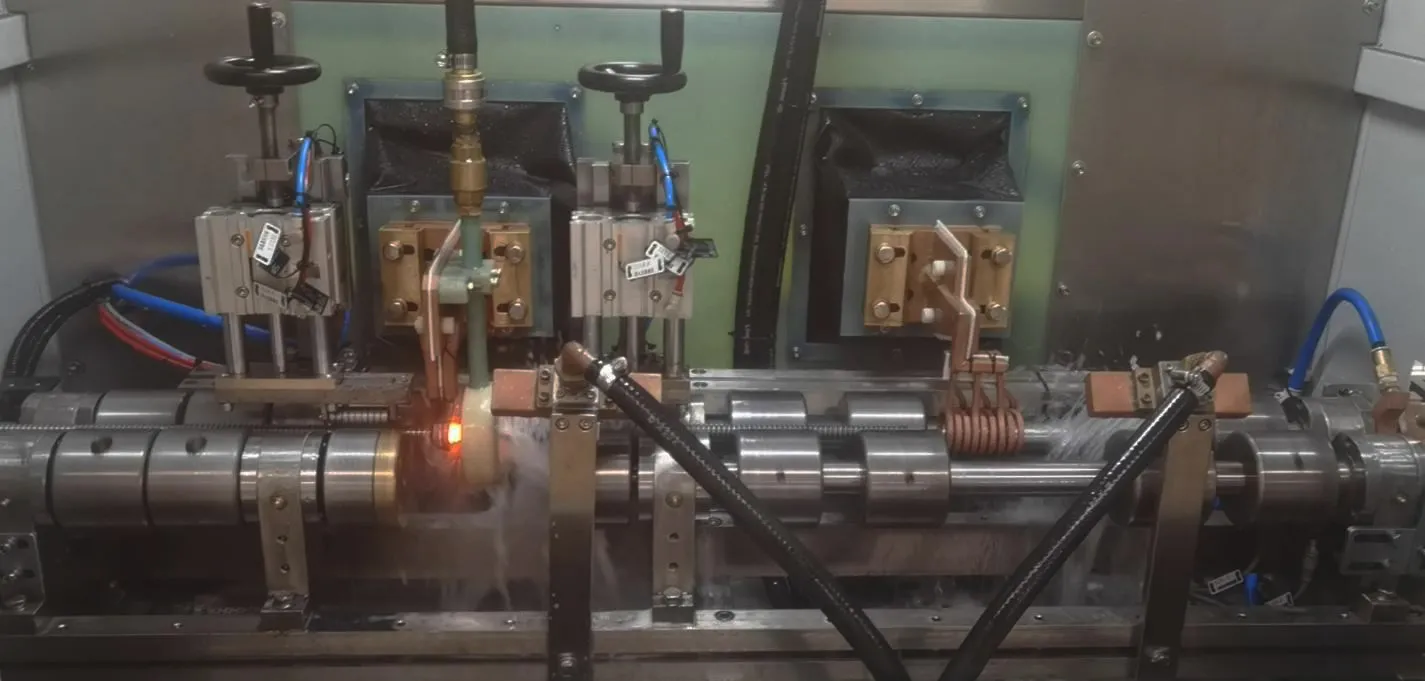

- Hohe Flexibilität: Geeignet für Kugelumlaufspindeln mit unterschiedlichen Durchmessern und Steigungen. Durch Wechsel der Induktionsspulen können verschiedene Werkstückgrößen auf derselben Anlage bearbeitet werden.
