CCGW DCGW TCGW TPGW VBGW VCGW

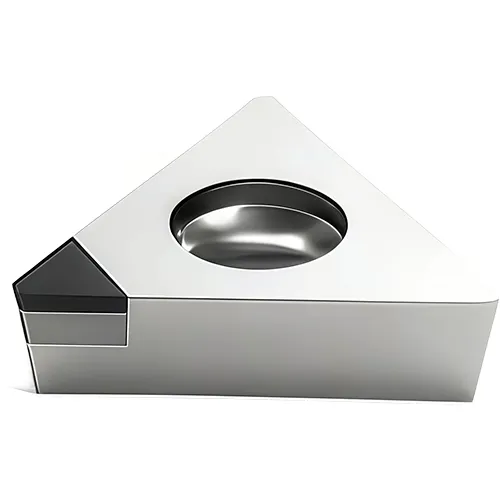

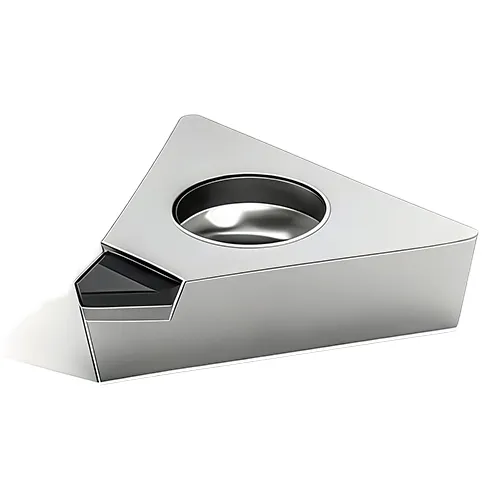

Wendeschneidplatte TCGW PKD
Wendeschneidplatte TCGW PKD
Wendeschneidplatte TCGW PKD

Wendeschneidplatte TCGW PKD

(PKD-Drehwerkzeug, PKD-Fräswerkzeug, PKD-Bohrwerkzeug, PKD-Nutwerkzeug, PKD-Gewindewerkzeug)
Angebot erhalten
Technische Spezifikationen

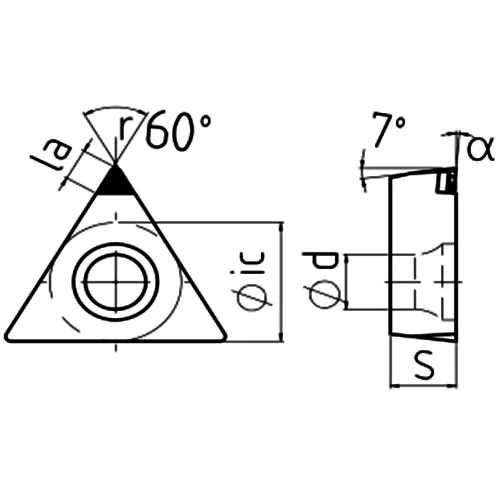

ISO Code ANSI Code Spitzen Schneidenlänge Lochdurchmesser Dicke Freiwinkel Eckenradius Spitzenlänge
ic Ød s α r la
TCGW080202 TCGW(1.5)(1.5)(0.5) 1N 4.76 2.4 2.38 0° 0.2 2.5
TCGT080202 TCGT(1.5)(1.5)(0.5) 1N 4.76 2.4 2.38 5° 0.2 2.5
TCGT080202 TCGT(1.5)(1.5)(0.5) 1N 4.76 2.4 2.38 10° 0.2 2.5
TCGW080204 TCGW(1.5)(1.5)1 1N 4.76 2.4 2.38 0° 0.4 2.5
TCGT080204 TCGT(1.5)(1.5)1 1N 4.76 2.4 2.38 5° 0.4 2.5
TCGT080204 TCGT(1.5)(1.5)1 1N 4.76 2.4 2.38 10° 0.4 2.5
TCGW080208 TCGW(1.5)(1.5)2 1N 4.76 2.4 2.38 0° 0.8 2.5
TCGT080208 TCGT(1.5)(1.5)2 1N 4.76 2.4 2.38 5° 0.8 2.5
TCGT080208 TCGT(1.5)(1.5)2 1N 4.76 2.4 2.38 10° 0.8 2.5
TCGW110302 TCGW22(0.5) 1N 6.35 2.8 3.18 0° 0.2 2.5
TCGT110302 TCGT22(0.5) 1N 6.35 2.8 3.18 5° 0.2 2.5
TCGT110302 TCGT22(0.5) 1N 6.35 2.8 3.18 10° 0.2 2.5
TCGW110304 TCGW221 1N 6.35 2.8 3.18 0° 0.4 2.5
TCGT110304 TCGT221 1N 6.35 2.8 3.18 5° 0.4 2.5
TCGT110304 TCGT221 1N 6.35 2.8 3.18 10° 0.4 2.5
TCGW110308 TCGW222 1N 6.35 2.8 3.18 0° 0.8 2.5
TCGT110308 TCGT222 1N 6.35 2.8 3.18 5° 0.8 2.5
TCGT110308 TCGT222 1N 6.35 2.8 3.18 10° 0.8 2.5
TCGW160402 TCGW33(0.5) 1N 9.525 4.4 4.76 0° 0.2 2.5
TCGT160402 TCGT33(0.5) 1N 9.525 4.4 4.76 5° 0.2 2.5
TCGT160402 TCGT33(0.5) 1N 9.525 4.4 4.76 10° 0.2 2.5
TCGW160404 TCGW331 1N 9.525 4.4 4.76 0° 0.4 2.5
TCGT160404 TCGT331 1N 9.525 4.4 4.76 5° 0.4 2.5
TCGT160404 TCGT331 1N 9.525 4.4 4.76 10° 0.4 2.5
TCGW160408 TCGW332 1N 9.525 4.4 4.76 0° 0.8 2.5
TCGT160408 TCGT332 1N 9.525 4.4 4.76 5° 0.8 2.5
TCGT160408 TCGT332 1N 9.525 4.4 4.76 10° 0.8 2.5
TCGW080202 TCGW(1.5)(1.5)(0.5) 3N 4.76 2.4 2.38 0° 0.2 2.5
TCGT080202 TCGT(1.5)(1.5)(0.5) 3N 4.76 2.4 2.38 5° 0.2 2.5
TCGT080202 TCGT(1.5)(1.5)(0.5) 3N 4.76 2.4 2.38 10° 0.2 2.5
TCGW080204 TCGW(1.5)(1.5)1 3N 4.76 2.4 2.38 0° 0.4 2.5
TCGT080204 TCGT(1.5)(1.5)1 3N 4.76 2.4 2.38 5° 0.4 2.5
TCGT080204 TCGT(1.5)(1.5)1 3N 4.76 2.4 2.38 10° 0.4 2.5
TCGW080208 TCGW(1.5)(1.5)2 3N 4.76 2.4 2.38 0° 0.8 2.5
TCGT080208 TCGT(1.5)(1.5)2 3N 4.76 2.4 2.38 5° 0.8 2.5
TCGT080208 TCGT(1.5)(1.5)2 3N 4.76 2.4 2.38 10° 0.8 2.5
TCGW110302 TCGW22(0.5) 3N 6.35 2.8 3.18 0° 0.2 2.5
TCGT110302 TCGT22(0.5) 3N 6.35 2.8 3.18 5° 0.2 2.5
TCGT110302 TCGT22(0.5) 3N 6.35 2.8 3.18 10° 0.2 2.5
TCGW110304 TCGW221 3N 6.35 2.8 3.18 0° 0.4 2.5
TCGT110304 TCGT221 3N 6.35 2.8 3.18 5° 0.4 2.5
TCGT110304 TCGT221 3N 6.35 2.8 3.18 10° 0.4 2.5
TCGW110308 TCGW222 3N 6.35 2.8 3.18 0° 0.8 2.5
TCGT110308 TCGT222 3N 6.35 2.8 3.18 5° 0.8 2.5
TCGT110308 TCGT222 3N 6.35 2.8 3.18 10° 0.8 2.5
TCGW160402 TCGW33(0.5) 3N 9.525 4.4 4.76 0° 0.2 2.5
TCGT160402 TCGT33(0.5) 3N 9.525 4.4 4.76 5° 0.2 2.5
TCGT160402 TCGT33(0.5) 3N 9.525 4.4 4.76 10° 0.2 2.5
TCGW160404 TCGW331 3N 9.525 4.4 4.76 0° 0.4 2.5
TCGT160404 TCGT331 3N 9.525 4.4 4.76 5° 0.4 2.5
TCGT160404 TCGT331 3N 9.525 4.4 4.76 10° 0.4 2.5
TCGW160408 TCGW332 3N 9.525 4.4 4.76 0° 0.8 2.5
TCGT160408 TCGT332 3N 9.525 4.4 4.76 5° 0.8 2.5
TCGT160408 TCGT332 3N 9.525 4.4 4.76 10° 0.8 2.5
PKD-Qualitäten & Schnittparameter
Schnittempfehlung Nichteisenmetalle
PKD-Qualität PD10 PD20 PD30
Werkstückmaterial Aluminiumlegierung Niedrigsilizium-Aluminiumlegierung Hochsilizium-Aluminiumlegierung
Schnittgeschwindigkeit (Vc) 750(500-1000) m/min 500 (300-800) m/min 350 (200-500) m/min
Vorschub pro Umdrehung (Fn) 0.15(0.03-0.3) mm/r 0.15 (0.03-0.3) mm/r 0.15(0.03-0.3) mm/r
PKD-Qualitätsvergleich
Klasse Winice Tungaloy Mitsubishi Sumitomo Sandvik Kyocera Hitachi Dijet NTK Seco Kennametal Iscar Taegutec Widia Walter Ceratizit Centech
-EG		 ZCC.CT
N N10 PD10 DX140 MD205
MD220 		DA150 CD10 KPD001
KPD010
KPD230 		JDA715 PD1 PCD05
PCD10
PCD20 		KD100
KD1400
KD1425 		ID5 KP500 WDN25U WCD10 CTD4125
CTD4110 		MD02 DN1011
DN0511
N20 PD20 DX120 MD220
MD230 		DA2200
DA1000 		CD10 KPD001
KPD010
KPD230 		JDA715 PD1 PCD05
PCD20 		KD1425 ID8 KP300 WDN25U WCD10 CTD4205 MD04
MD03 		DN1031
N30 PD30 DX110 MD230 DA2200
DA1000 		JDA10 PCD20
PCD30
PCD30M 		ID8 KP100 MD01 DN3021
Empfohlene Werkzeugmaschinen

Winice ist spezialisiert auf integrierte Bearbeitungslösungen und kombiniert leistungsstarke Maschinen mit CBN-Werkzeugen zum Drehen und Wirbeln sowie PKD-Werkzeuge. Wir bieten umfassende Prozesslösungen – von Hartdrehen und Wirbeltechnik bis hin zu Induktionshärtemaschinen (Horizontal und Vertikal) sowie Superfinish-Maschinen – für verschiedene Präzisionskomponenten wie Kugelumlaufspindeln, Planetenrollengewindetriebe und Lager.
